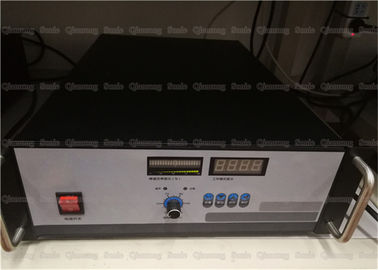

Cyfrowy generator ultradźwiękowy o wysokiej mocy 3000 W z automatycznym systemem śledzenia częstotliwości

Cyfrowy generator dużej mocy 20 Khz 3000W do ultradźwiękowego spawania metali z automatycznym systemem śledzenia częstotliwości

Opis:

Ultradźwiękowe źródła zasilania są często nazywane źródłami ultradźwiękowymi, generatorami ultradźwiękowymi i ultradźwiękowymi skrzynkami elektronicznymi. Jest głównym składnikiem systemów ultradźwiękowych dużej mocy. Jego zadaniem jest generowanie sygnału prądu przemiennego o wysokiej mocy i wysokiej częstotliwości w celu uruchomienia przetwornika ultradźwiękowego. Wysokiej jakości zasilacz musi zapewniać stabilną i bezpieczną pracę układu ultradźwiękowego dużej mocy. Jednocześnie musi monitorować częstotliwość roboczą, moc obciążenia, reaktancję pojemnościową, impedancję i inne parametry przetwornika w czasie rzeczywistym i może zasilać prąd zgodnie z różnymi potrzebami użytkowników. Regulacja parametrów takich jak amplituda i tryb pracy.

zasada działania :

Zasada spawania ultradźwiękowego za pomocą ultradźwiękowego generatora cyfrowego prąd 50/60 Hz jest przetwarzany na energię 15,20,30 lub 40 kHz, a nawet osiąga 70 kHz. Energia elektryczna o wysokiej częstotliwości jest przetwarzana przez przetwornik jest ponownie przekształcana w ruch mechaniczny o tej samej częstotliwości, a następnie ruch mechaniczny przenoszony do głowicy spawalniczej przez zestaw może zmienić środki modulatora amplitudy. Głowica spawalnicza będzie odbierana przez energię wibracji przenoszoną na część sprzęgającą obrabianego przedmiotu, który ma być spawany, w obszarze energia wibracji powstaje w wyniku tarcia w wyniku przekształcenia w ciepło, tworzywo topi się. Ultradźwiękowy może być używany nie tylko do spawania twardych materiałów termoplastycznych, a folie mogą być przetwarzane.

Dane techniczne:

Technologia automatycznego śledzenia częstotliwości:

W punkcie atomowym nie ma dużej różnicy między generatorem ultradźwiękowym stosowanym w spawarce do metalu a generatorem ultradźwiękowym stosowanym w spawarce do tworzyw sztucznych. Szczególną cechą może być to, że metal spawalniczy ma ważniejszą wartość użytkową, a jakość spawania jest wyższa. Aby zaspokoić potrzeby spawania metali, konieczne jest zastosowanie generatora o specjalnych właściwościach. Nowoczesny generator ultradźwiękowy ma system automatycznego śledzenia częstotliwości, a zmiany w działaniu urządzenia mechanicznego lub elementów elektronicznych podczas procesu spawania powodują zmiany częstotliwości drgań. Na przykład, gdy głowica spawalnicza i obrabiany przedmiot są w ścisłym kontakcie pod działaniem ciśnienia statycznego spawania, częstotliwość wibracji zmieni się. Jeśli czas zgrzewania jest zbyt długi lub szybki ciągły zgrzewanie powoduje wzrost temperatury materiału, częstotliwość wibracji również się zmieni. Generator ultradźwiękowy będzie śledził częstotliwość systemu wibracyjnego, dzięki czemu generator i system wibracyjny będą zawsze w rezonansie. Automatyczny system śledzenia częstotliwości może kompensować zmianę stanu roboczego, która występuje podczas procesu spawania, dzięki czemu system ponownie znajduje się w rezonansie, a parametry spawania są gwarantowane. Stabilny, nacisk kładziony jest na stabilność amplitudy, co jest bardzo ważne w przypadku spawania metali

Cyfrowy generator dużej mocy 20 Khz 3000W do ultradźwiękowego spawania metali z automatycznym systemem śledzenia częstotliwości
