skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-D2050A |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowany w drewnianą skrzynkę |
| Czas dostawy: | 15 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 jednostek miesięcznie |
| nazwy produktów: | Spawanie ultradźwiękowe metali | Częstotliwość: | 20 kHz |
|---|---|---|---|
| Moc: | 5000 W. | Napięcie: | 380V |
| Ciśnienie powietrza: | 0,05-0,9 MPa | Wymiar generatora: | 540 * 380 * 150 mm |
| Podkreślić: | ultrasonic welding process,ultrasonic welding machine |
||

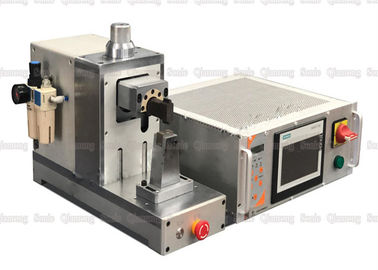

Technologia ultradźwiękowa wysokiej częstotliwości do spawania blachy aluminiowej i niklowej
Opis:
Typowe ultradźwiękowe spawanie metali można podzielić na wysoką częstotliwość (powyżej 50 kHz), częstotliwość pośrednią (30–40 kHz) i niską częstotliwość (20 kHz). Maszyna wysokiej częstotliwości ma małą moc i cienką grubość spawania, dlatego generalnie nazywamy spawarkę ultradźwiękową jako częstotliwość pośrednią i niską częstotliwość.
W zależności od zastosowania punktów, można je podzielić na: zgrzewanie punktowe, zgrzewanie, wiązkę przewodów, uszczelnianie i cięcie. Ponieważ wibracje rozprzestrzeniają się w metalu z różnymi trybami wibracji: drganiami wzdłużnymi, drganiami promieniowymi, drganiami zginającymi i drganiami skrętnymi, możliwe jest kompleksowe przeanalizowanie używanego trybu wibracji w zależności od spawanego materiału i zwiększenie ciśnienia w oparciu o tryb wibracji. Konstrukcja mechanizmu i ramy. Różne tryby wibracji są używane w różnych aplikacjach, więc nie jest właściwe rozróżnianie trybów wibracji.
Zgrzewanie punktowe: Układ wibracyjny zgrzewarki punktowej można podzielić na układ wibracyjny wzdłużny, układ wibracyjny zginający i układ wibracyjny skrętny zgodnie z drganiami słupa akustycznego. Do układów wibracji skrętnych, zwykle stosowanych do spawania pierścieniowego. Większość używa systemu wibracji wzdłużnych.
Spawanie rolkowe: Spawanie rolkowe jest zwykle wykonywane przy użyciu systemu wibracji zginania, który wymaga kilku długości fali w zależności od średnicy podkładki.
Obecnie stosowana jest ultradźwiękowa spawarka metali: do ogniw słonecznych, płaskich płyt pochłaniających ciepło słoneczne, zgrzewania rur kompozytowych aluminiowo-plastikowych, łączenia miedzi, aluminium
Wiązka przewodów: aktualne zastosowanie spawania wiązki przewodów: wiązka przewodów samochodowych; formowanie głowicy drutu; wzajemne spawanie drutem; wiele drutów jest przyspawanych do siebie; konwersja drutu miedzianego i aluminiowego
Uszczelnianie i cięcie: Ultradźwiękowa maszyna uszczelniająca: stosowana do uszczelniania rur miedzianych w lodówkach, klimatyzatorach itp .; urządzenia próżniowe do rur miedzianych i aluminiowych.
Dane techniczne:
| przedmiot nr | QR-D2020A | QR-D2030A | QR-D2050A |
| Moc | 2000 W. | 3000 W. | 5000 W. |
| Ciśnienie powietrza | 0,05-0,9 MPa | 0,05-0,9 MPa | 0,05-0,9 MPa |
| Częstotliwość | 20 kHz | 20 kHz | 20 kHz |
| Napięcie | 220 V. | 220 V. | 380 V. |
| Waga rogu | 55 kg | 60 kg | 88 kg |
| Dimorn of Horn | 550 * 280 * 380 mm | 550 * 280 * 430 mm | 550 * 380 * 660 mm |
| Rozmiar generatora | 540 * 380 * 150 mm | 540 * 380 * 150 mm | 540 * 380 * 150 mm |
Zalety spawania:
1. Materiał spawalniczy nie topi się, nie jest wrażliwy na metal
2. Przewodnictwo i przewodność cieplna po lutowaniu, niska rezystywność lub prawie zero
3. Można spawać niskie wymagania dotyczące powierzchni spawanego metalu, utleniania lub poszycia
4. Krótki czas spawania, brak potrzeby topnika, gazu, lutu
5. Łatwe do zrealizowania połączenie i automatyczne sterowanie między różnymi metalami
6. Spawanie bez iskier, szybkie i bezpieczne dla środowiska
Jedną z głównych wad metalowego spawania ultradźwiękowego jest to, że moc wymagana do spawania rośnie wykładniczo wraz ze wzrostem grubości i twardości przedmiotu obrabianego, a zatem jest ograniczona do cienkich części, takich jak druty, folie i blachy.
Technologia ultradźwiękowa wysokiej częstotliwości do spawania blachy aluminiowej i niklowej
