skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-X2040A |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | Negotation |
| Szczegóły pakowania: | Zapakowane w drewniane pudełko |
| Czas dostawy: | 15 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 szt miesięcznie |
| nazwy produktów: | Maszyna do spawania wiązką przewodów ultradźwiękowych | Częstotliwość: | 20 kHz |
|---|---|---|---|
| Moc: | 4000 W. | Napięcie: | 220V |
| Obszar spawania: | 1-30 mm2 | Ciśnienie powietrza: | 0,05-0,9 MPa |
| Rozmiar generatora: | 540 * 380 * 150 mm | Dimorn of Horn: | 550 * 250 * 240 mm |
| Podkreślić: | spawarka drutowa ultradźwiękowa,ręczna spawarka ultradźwiękowa |
||

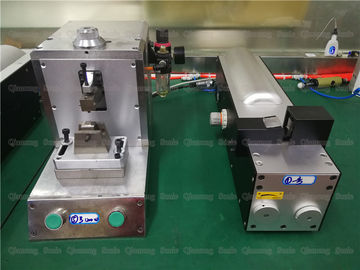

4000 w ultradźwiękowe zabezpieczenie środowiska Spawanie drutów miedzianych i aluminiowych
Opis:
Zgrzewarka do ultradźwiękowych wiązek przewodów Zastosowanie: wiązka przewodów metalowych, wiązka przewodów miedzianych i aluminiowych, drut pleciony z metalu, drut metalowy, końcówka wiązki przewodów, drut akumulatora, spawanie wiązki przewodów motocykla, wiązka przewodów domowych, drut silnika i wiązka przewodów, złącze złącze itp. Spawanie drutem miedzianym i drutem aluminiowym jest szeroko stosowane w samochodach, urządzeniach elektronicznych, silnikach, sprzęcie komunikacyjnym, sprzęcie mechanicznym, oprzyrządowaniu i innych gałęziach przemysłu.
Parametry:
| przedmiot nr | QR-X2020A | QR-X2030A | QR-X2040A |
| Moc | 2000 W. | 3000 W. | 4000 W. |
| Obszar spawania | 0,5–16 mm2 | 0,5-20 mm2 | 1-30 mm2 |
| Ciśnienie powietrza | 0,05-0,9 MPa | 0,05-0,9 MPa | 0,05-0,9 MPa |
| Częstotliwość | 20 kHz | 20 kHz | 20 kHz |
| Napięcie | 220 V. | 220 V. | 220 V. |
| Waga rogu | 18 kg | 22 kg | 28 kg |
| Dimorn of Horn | 530 * 210 * 230 mm | 550 * 220 * 240 mm | 550 * 250 * 240 mm |
| Rozmiar generatora | 540 * 380 * 150 mm | 540 * 380 * 150 mm | 540 * 380 * 150 mm |
Struktura:
Zgrzewarka ultradźwiękowa z wiązką przewodów składa się z dwóch części: maszyny i generatora prądu ultradźwiękowego.
1. Maszyna Maszyna ma podwozie, prowadnicę, przetwornik, układ pneumatyczny, obwód PC i dolną formę.
2. Element akustyczny Element akustyczny składa się z dwóch części: przetwornika i głowicy spawalniczej. Przetwornik wykorzystuje piezoelektryczny wibrator, który przekształca energię elektryczną w wibrację mechaniczną. Konwerter jest analogiczny do transformatora w obwodzie i działa jako mechaniczna transformacja tłumiąca i wzmocnienie amplitudy. Głowica spawalnicza została zaprojektowana zgodnie z wymaganiami spawalniczymi i kształtem spawanego elementu. Działa również jako wtórna transformacja impedancji i wzmocnienie amplitudy. Ze względu na strukturę i kształt głowica spawalnicza nie jest skomplikowana, ale wymaga najlepszego projektu, najlepszych materiałów i najlepszej technologii przetwarzania. Głowice spawalnicze o skomplikowanych kształtach i dużych wymiarach są trudne do zaprojektowania i są na ogół projektowane przez producenta.
3. System ciśnienia powietrza w systemie ciśnienia powietrza jest zasilany sprężonym powietrzem. Elektrozawór służy do przełączania obwodu, a tłok cylindra napędzany jest do napędzania głowicy spawalniczej w celu poruszania się w górę i w dół. Regulator ciśnienia służy do kontroli ciśnienia powietrza, a jednokierunkowy zawór dławiący służy do sterowania prędkością podnoszenia.
4, obwód sterujący
Obwód sterujący wykonuje programową kontrolę procesu spawania. Klawisze funkcyjne na panelu mogą ustawić czas spawania w zależności od różnych przedmiotów spawania, czas opóźnienia, a następnie nacisnąć przełącznik nożny, spawarka automatycznie zakończy proces spawania.
5. Ultradźwiękowy generator prądu Ultradźwiękowy klakson dostarcza energię elektryczną do elementów akustycznych. Ponieważ częstotliwość rezonansowa i impedancja elementu akustycznego będą się znacznie różnić podczas procesu lutowania, ultradźwiękowy klakson mocy musi mieć możliwość automatycznego śledzenia częstotliwości, a moc wyjściowa jest automatycznie dostosowywana przez obciążenie. Ultradźwiękowa spawarka punktowa NC-3000 przyjmuje oscylację wzbudzenia; automatyczne śledzenie częstotliwości metodą fazową; stała kontrola prędkości drgań.
4000 w ultradźwiękowe zabezpieczenie środowiska Spawanie drutów miedzianych i aluminiowych
