skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-5520-8BZ |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000szt miesięcznie |
| nazwy produktów: | Ultradźwiękowy przetwornik spawalniczy | Częstotliwość: | 20 kHz |
|---|---|---|---|
| Moc wyjściowa: | 6000 wat | Wspólna śruba: | M18 * 1,5 |
| Średnica tarczy ceramicznej: | 55mm | Ilość krążków ceramicznych: | 8 szt |
| Pojemność: | 17–22,5nf | Amplituda: | 15 um |
| Podkreślić: | ultradźwiękowy przetwornik dużej mocy,piezoelektryczny przetwornik ceramiczny |
||

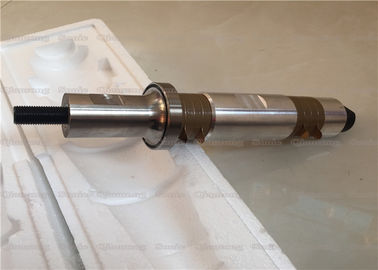

Wysokiej mocy, ultradźwiękowy piezoelektryczny przetwornik spawalniczy o mocy 6000 W, 8 szt. Ceramika
Opis:
Sam przetwornik ultradźwiękowy nie jest generatorem energii, jest jedynie konwerterem energii. Przekształca energię elektryczną w energię akustyczną (energię mechaniczną), która może przetwarzać (wytwarzać) dużą ilość energii pod warunkiem, że wejściowe (moc napędowa) i wyjściowe (wzmacniacz, forma ultradźwiękowa) są dobrze dopasowane. Pozwól, aby przetwornik ultradźwiękowy i zasilacz napędu generatora ultradźwiękowego oraz forma ultradźwiękowa współpracowały ze sobą, tworząc kompletne urządzenie ultradźwiękowe, które można nazwać dopasowaniem. Ponieważ wpływ dopasowania na wydajność całej maszyny jest decydujący, znaczenie dopasowania nie jest przecenione. Podstawowym czynnikiem branym pod uwagę przy dopasowywaniu jest pojemność przetwornika, a następnie częstotliwość przetwornika.
Dane techniczne:
| Model | QR-5520-8BZ |
| Częstotliwość | 20kHz |
| Moc wyjściowa | 6000 wat |
| Wspólna śruba | M18 * 1,5 |
| Średnica tarczy ceramicznej | 55mm |
| Ilość krążków ceramicznych | 8 szt |
| Pojemność | 17–22,5nf |
| Amplituda | 15 um |
| Podanie | Zgrzewarka do tworzyw sztucznych |
Parametry:
Typ kolumnowy TYP NTK
(stabilna moc i wysoka niezawodność, szerokie zastosowanie)
Przedmiot nr. | Połącz śrubę (rozmiar) | Średnica ceramiczna (mm) | Ilość ceramiki (szt.) | Częstotliwość rezonansowa (kHz) | Rezystancja (Ω) | Pojemność | Moc wejściowa (W) | Max. Amplituda (um) | ||
| Żółty | Szary | czarny | ||||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 15 | 12500- 14000 | / | 17000–19000 | 2600 | 10 |
| 6015–4BZ | M20 X 1,5 lub M16 X 1 | 60 | 4 | 15 | 15 | 8000- dziesięć tysięcy | dziesięć tysięcy- 12000 | 12500–13500 | 2200 | 10 |
| 6015–6BZ | M20 X 1,5 | 60 | 6 | 15 | 15 | 14000- 16000 | / | 19500–21000 | 2600 | 10 |
| 5015–4BZ | M18 X 1,5 | 50 | 4 | 15 | 15 | 12000- 13000 | 13000- 14300 | 15000–17000 | 1500 | 8 |
| 4015–4BZ | M16 X 1 | 40 | 4 | 15 | 15 | dziesięć tysięcy- 11000 | 10500 11500 | 700 | 8 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 15 | dziesięć tysięcy- 11000 | 10500 11500 | 14300–20000 | 2000 | 8 |
| 5020–6BZ | M18 X 1,5 | 50 | 6 | 20 | 15 | 18500- 20000 | / | 22500–25000 | 2000 | 8 |
| 5020–4BZ | M18 X 1,5 | 50 | 4 | 20 | 15 | 11000 13000 | 13000- 15000 | 15000–17000 | 1500 | 8 |
| 5020-2BZ | M18 X 1,5 | 50 | 2) | 20 | 20 | 6000- 6500 | 6500 7000 | 8000–9000 | 800 | 6 |
| 5020–4CZ | M18 X 1,5 | 50 | 4 | 20 | 15 | 11000 -12000 | 13000- 14000 | 14500–16000 | 1500 | 8 |
| 5020–4 Hz | M18 X 1,5 | 50 | 4 | 20 | 15 | / | / | 11000-12000 | 1500 | 8 |
| 5020–4BL | M18 X 1,5 | 50 | 4 | 20 | 15 | 11000 -12500 | / | / | 1500 | 8 |
| 4020–4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 15 | 9000- dziesięć tysięcy | 9500 -11000 | / | 900 | 6 |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2) | 20 | 25 | / | 4800 5500 | / | 500 | 5 |
| 3820–4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 15 | 6500 7500 | / | / | 800 | 6 |
| 5025-2BZ | M12 X 1 | 50 | 2) | 25 | 25 | 5000- 5600 | / | 7000–8000 | 500 | 4 |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2) | 28 | 30 | 3800 4300 | / | / | 500 | 3) |
| 3828–4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 30 | 7600 8500 | / | 10500-12000 | 800 | 4 |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2) | 28 | 30 | 2700 3100 | 3400- 3800 | / | 400 | 3) |
| 3028–4BZ | M10 * 1 | 30 | 4 | 28 | 30 | / | 6000- 7000 | / | 700 | 4 |
| 2528–4FZ | M8 X 1 | 25 | 4 | 28 | 30 | 3900 4300 | / | / | 400 | 4 |
| 2528-2FZ | M8 X 1 lub 3 / 8-24UNF | 25 | 2) | 28 | 35 | 1950 2200 | 2200 2500 | / | 300 | 3) |
| 3030–4BZ | M10 | 30 | 4 | 30 | 30 | / | 6200 6900 | / | 700 | 4 |
| 3035-2FZ | 3 / 8-24UNF | 30 | 2) | 35 | 40 | 2700 3100 | / | / | 500 | 2) |
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 30 | 5000- 6200 | / | / | 800 | 3) |
| 2535-2FZ | M8 X 1 | 25 | 2) | 35 | 40 | 1900 -2200 | / | / | 400 | 2) |
| 2540-2BZ | 3 / 8-24UNF | 25 | 2) | 40 | 40 | / | 2000– 2300 | / | 500 | 2) |
| 3040–4BZ | M10 | 30 | 4 | 40 | 30 | 5500 6200 | / | / | 1000 | 2) |
| 3050–4BZ | M8 | 30 | 4 | 50 | 30 | 5500 6200 | / | / | 600 | 2) |
| 1560-2BZ | M6 X 0,75 | 15 | 2) | 60 | 60 | / | / | 700–800 | 100 | 1 |
Wysokiej mocy, ultradźwiękowy piezoelektryczny przetwornik spawalniczy o mocy 6000 W, 8 szt. Ceramika
