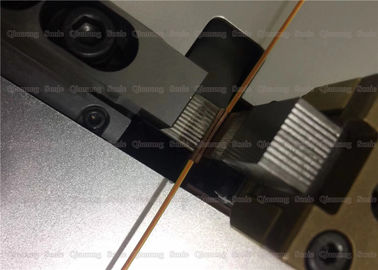

Automatyka zgrzewarki ultradźwiękowej z drutem spawalniczym 3000w Ultradźwiękowy spawacz drutu

Automatyczna wiązka przewodów przez urządzenie do łączenia drutu ultradźwiękowego o częstotliwości 20 kHz 3000 w


Opis:

Ultradźwiękowe spawanie wiązki przewodów wykorzystuje fale wibracyjne o wysokiej częstotliwości do przeniesienia na powierzchnię dwóch spawanych elementów wiązki przewodów. Pod naciskiem powierzchnie dwóch elementów wiązki przewodów są pocierane ze sobą, tworząc stopienie między warstwami molekularnymi. Zaletą jest to, że jest szybki i energooszczędny. Wysoka wytrzymałość na stapianie, dobra przewodność elektryczna, brak iskry, bliski obróbce na zimno; wadą jest to, że spawane części metalowe nie powinny być zbyt grube (zwykle mniejsze niż lub równe 5 mm), złącza lutowane nie powinny być zbyt duże i muszą być pod ciśnieniem.


Parametry:

Gdy generator generuje alarm przeciążenia, należy go sprawdzić w następujący sposób:

1. Test bez obciążenia, jeśli prąd roboczy jest normalny, może się zdarzyć, że głowica spawalnicza styka się z przedmiotem, którego nie należy dotykać, lub regulacja parametrów między głowicą spawalniczą a gniazdem spawalniczym jest wadliwa.

2. Gdy test bez obciążenia nie jest normalny, najpierw sprawdź, czy głowica spawalnicza nie jest pęknięta, czy instalacja jest stabilna, a następnie wyjmij głowicę spawalniczą i przeprowadź test bez obciążenia, aby wyeliminować problem z przetwornik + klakson i eliminuj go krok po kroku. . Po wyeliminowaniu możliwości uszkodzenia przetwornika + klaksonu, wymień nowy klakson, aby ustalić.

3. Czasami zdarza się sytuacja, w której test bez obciążenia jest normalny, ale nie działa normalnie. Może się zdarzyć, że wewnętrzne części energii akustycznej, takie jak głowica spawalnicza, zmienią się, co spowoduje słabe przenoszenie energii dźwięku. Oto prosta metoda oceny: metoda dotykowa. Normalnie pracująca głowica spawalnicza lub powierzchnia klaksonu są bardzo jednolite podczas pracy, a dłoń jest aksamitnie gładka. Gdy energia dźwięku nie jest gładka, dłoń ma wrażenie pęcherzyków lub zadziorów. Metody eliminacji stosowane są w celu wyeliminowania problematycznych części. Ta sama sytuacja może wystąpić, gdy generator nie jest normalny, ponieważ normalnie fala wejściowa przetwornika powinna być gładką falą sinusoidalną, co może również wystąpić, gdy na fali sinusoidalnej występują szczyty lub nieprawidłowe kształty. W tej chwili inny element przycinania energii akustycznej można zastąpić dyskryminacją.

Automatyczna wiązka przewodów przez urządzenie do łączenia drutu ultradźwiękowego o częstotliwości 20 kHz 3000 w
