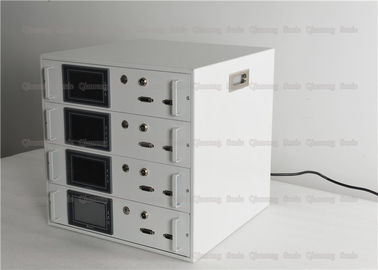

Elektryczny cyfrowy przetwornik ultradźwiękowy do spawania przetwornika i wzmacniacza amplitudy

Ultradźwiękowy elektryczny sterownik cyfrowy 20 Khz do spawania przetwornika i wzmacniacza amplitudy

Opis:

Ultradźwiękowe źródła zasilania są często nazywane źródłami ultradźwiękowymi, generatorami ultradźwiękowymi i ultradźwiękowymi skrzynkami elektronicznymi. Jest głównym składnikiem systemów ultradźwiękowych dużej mocy. Jego zadaniem jest generowanie sygnału prądu przemiennego o wysokiej mocy i wysokiej częstotliwości w celu uruchomienia przetwornika ultradźwiękowego. Wysokiej jakości zasilacz musi zapewniać stabilną i bezpieczną pracę układu ultradźwiękowego dużej mocy. Jednocześnie musi monitorować częstotliwość roboczą, moc obciążenia, reaktancję pojemnościową, impedancję i inne parametry przetwornika w czasie rzeczywistym i może zasilać prąd zgodnie z różnymi potrzebami użytkowników. Regulacja parametrów takich jak amplituda i tryb pracy.

zasada działania :

Źródło ultradźwiękowe, znane również jako generator ultradźwiękowy, jest urządzeniem do generowania i dostarczania energii ultradźwiękowej do przetwornika ultradźwiękowego. Jego celem jest przekształcenie naszej sieci (220 V lub 380 V, 50 Hz lub 60 Hz) w sygnał prądu przemiennego o wysokiej częstotliwości, który można dopasować za pomocą przetwornika ultradźwiękowego. Sygnał ten może być sygnałem sinusoidalnym lub impulsowym.

Przy projektowaniu ultradźwiękowego źródła zasilania bardzo ważne jest dopasowanie generatora i przetwornika. Konstrukcja inteligentnego generatora ultradźwiękowego w dużej mierze decyduje o tym, czy urządzenie ultradźwiękowe może działać normalnie i wydajnie. Dopasowanie odcinka ultradźwiękowego do przetwornika obejmuje dwa aspekty: dopasowanie impedancji i dopasowanie strojenia. Dopasowywanie impedancji przekształca impedancję przetwornika w optymalne obciążenie, tj. Transformację impedancji. Dopasowywanie dostrajające pozwala, aby napięcie i prąd na przetworniku były w fazie, co daje najwyższą wydajność, podczas gdy rezonans szeregowy poprawia napięcie na przetworniku, co jest korzystne w przypadku przetworników piezoelektrycznych.

Dane techniczne:

Typowe usterki generatora ultradźwiękowego są następujące:

1. Bez ultradźwięków wskaźnik przełącznika zasilania nie jest wyświetlany, a wentylator działa normalnie.

1) Sprawdź, czy mostek prostownika jest uszkodzony. Metoda jest następująca: multimetr wskaźnikowy jest dostosowany do bloku × 10K, czarny długopis jest podłączony do dodatniego bieguna mostka prostownika, a czerwony długopis testowy jest odpowiednio podłączony do zacisku AC, niezależnie od tego, czy dwa styki są włączony, a następnie mostek prostowniczy zostaje wymieniony, w przeciwnym razie sprawdzany jest następny krok.

2) Sprawdź, czy główny kondensator nie jest uszkodzony. Jeśli tak, wymień kondensator.

3) Sprawdź, czy rura zasilająca nie jest uszkodzona. Metoda jest następująca: multimetr wskaźnikowy jest dostosowany do bloku × 10K, czarny długopis jest podłączony do 2 pinów lampy mocy, a czerwony pióro testowy jest podłączony odpowiednio do 1 i 3 pinów oraz lampy mocy zostanie zastąpiony, w przeciwnym razie stan zostanie przywrócony.

2. Bez ultradźwięków wskaźnik przełącznika zasilania nie świeci, a wentylator się nie obraca.

1) Sprawdź, czy przełącznik zasilania nie jest uszkodzony. Jeśli tak, wymień wyłącznik zasilania, w przeciwnym razie sprawdź następny krok.

2) Sprawdź, czy wentylator nie jest uszkodzony. Jeśli tak, wymień wentylator.

3. Bez ultradźwięków wskaźnik przełącznika zasilania zapala się, a wentylator pracuje normalnie.

1) Odłącz kabel wyjściowy, włącz zasilanie, wyreguluj moc do maksimum, użyj multimetru do wymiany 1000 V, zmierz napięcie na wyjściu, zwykle około 1000 V. Jeśli jest napięcie, generator jest w porządku, podłącz kabel wyjściowy, sprawdź krok, jeśli nie ma napięcia, sprawdź następny krok.

2) Za pomocą pliku multimetru DC 1000 V zmierzyć dodatnie lub ujemne wyjście głównego kondensatora lub mostka prostownika.
