Duża prędkość spawania Moc ultradźwiękowa Sprzęt do spawania tworzyw sztucznych Wysoka wytrzymałość spawalnicza

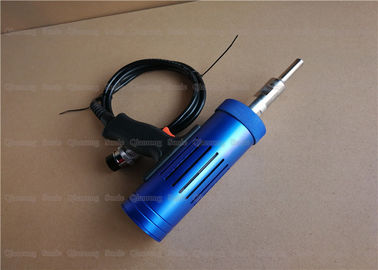

Duża prędkość spawania Wysoka wytrzymałość na spawanie dzięki ultradźwiękowemu urządzeniu do spawania o mocy 28 Khz


Opis:

Zasada zgrzewania ultradźwiękowego zgrzewarki punktowej polega na zamianie prądu 50/60 Hz na energię elektryczną 20, 28, 35 kHz za pomocą generatora ultradźwiękowego. Przetworzona energia elektryczna o wysokiej częstotliwości jest ponownie przetwarzana przez przetwornik na ruch mechaniczny o tej samej częstotliwości, a następnie ruch mechaniczny jest przekazywany do głowicy spawalniczej przez zestaw urządzeń modulujących amplitudę, które mogą zmieniać amplitudę.
Klakson przenosi otrzymaną energię wibracji na złącze spawanego elementu, w którym energia wibracji jest przekształcana w energię cieplną przez tarcie w celu stopienia tworzywa sztucznego.
Krótki nacisk utrzymywany na obrabianym przedmiocie po ustaniu wibracji powoduje zestalenie się dwóch spawów w molekularnie powiązany sposób. Ogólnie czas zgrzewania jest krótszy niż 1 sekunda, a uzyskana siła zgrzewania jest porównywalna z wytrzymałością korpusu.
Ultradźwięki mogą być stosowane nie tylko do spawania twardych tworzyw termoplastycznych, ale także do tkanin i folii. Główne elementy zestawu ultradźwiękowych systemów spawalniczych to generatory ultradźwiękowe, przetworniki / wzmacniacz / potrójne głowice spawalnicze, formy i ramy.


Dane techniczne:

Jakie są cechy ultradźwięków?

Nasze uszy rozróżniają dźwięki o częstotliwości od 20 do 20 000 Hz. Fale dźwiękowe o częstotliwości wyższej niż ludzki zakres częstotliwości słyszenia są jedną z kategorii dźwięków. Należą do fal mechanicznych. Fale dźwiękowe oznaczają, że ucho ludzkie może odczuwać rodzaj fali podłużnej. Zakres częstotliwości wynosi 16 Hz-20 kHz. Gdy częstotliwość fal dźwiękowych jest niższa niż 16 Hz, nazywa się to falą infradźwiękową. Gdy jest wyższa niż 20 KHz, nazywa się ją ultradźwiękową falą dźwiękową. Fala ultradźwiękowa ma następujące cechy:

1. Fale ultradźwiękowe mogą być skutecznie propagowane w mediach, takich jak gazy, ciecze, ciała stałe i roztwory stałe.
2. Ultradźwięki mogą przenosić bardzo silną energię.
3. Ultradźwięki wytwarzają odbicie, interferencję, superpozycję i rezonans.
4. Gdy fale ultradźwiękowe rozprzestrzeniają się w ciekłym ośrodku, na interfejsie może wystąpić silne uderzenie i kawitacja.


Duża prędkość spawania Wysoka wytrzymałość na spawanie dzięki ultradźwiękowemu urządzeniu do spawania o mocy 28 Khz
