Mocna strukturalna ultradźwiękowa spawarka do technologii spawania tworzyw termoplastycznych

Mocna strukturalna ultradźwiękowa spawarka do technologii spawania tworzyw termoplastycznych


Opis:

Zasada zgrzewania ultradźwiękowego zgrzewarki punktowej polega na zamianie prądu 50/60 Hz na energię elektryczną 20, 28, 35 kHz za pomocą generatora ultradźwiękowego. Przetworzona energia elektryczna o wysokiej częstotliwości jest ponownie przetwarzana przez przetwornik na ruch mechaniczny o tej samej częstotliwości, a następnie ruch mechaniczny jest przekazywany do głowicy spawalniczej przez zestaw urządzeń modulujących amplitudę, które mogą zmieniać amplitudę.
Klakson przenosi otrzymaną energię wibracji na złącze spawanego elementu, w którym energia wibracji jest przekształcana w energię cieplną przez tarcie w celu stopienia tworzywa sztucznego.
Krótki nacisk utrzymywany na obrabianym przedmiocie po ustaniu wibracji powoduje zestalenie się dwóch spawów w molekularnie powiązany sposób. Ogólnie czas zgrzewania jest krótszy niż 1 sekunda, a uzyskana siła zgrzewania jest porównywalna z wytrzymałością korpusu.
Ultradźwięki mogą być stosowane nie tylko do spawania twardych tworzyw termoplastycznych, ale także do tkanin i folii. Główne elementy zestawu ultradźwiękowych systemów spawalniczych to generatory ultradźwiękowe, przetworniki / wzmacniacz / potrójne głowice spawalnicze, formy i ramy.


Zasada spawania ultradźwiękowego :

Kiedy fale ultradźwiękowe oddziałują na powierzchnię styku z tworzywa termoplastycznego, generowane są wibracje o wysokiej częstotliwości dziesiątki tysięcy razy na sekundę. Ta wibracja o wysokiej częstotliwości osiąga pewną amplitudę, a energia ultradźwiękowa jest przenoszona do strefy spawania przez górny spaw. Niech ciśnienie utrzyma się przez kilka sekund, aby go zestalić, tworząc w ten sposób silny łańcuch molekularny do celów spawalniczych, siła spawania może być zbliżona do wytrzymałości surowca. Jakość ultradźwiękowego spawania tworzyw sztucznych zależy od amplitudy klaksonu przetwornika.


Dane techniczne:

Główne cechy:
1. Kompaktowa konstrukcja produktu, piękny wygląd, stabilna praca i łatwa instalacja
2. Może być stosowany do spawania i nitowania wyrobów termoplastycznych oraz do procesu inkrustacji i zaślepiania części metalowych i plastikowych. Proces wklejania organicznego środka topiącego został całkowicie zastąpiony. Charakteryzuje się niskim zużyciem energii, wysoką wydajnością, bez deformacji, bez zanieczyszczeń, stabilnego spawania i wygodnej obsługi.

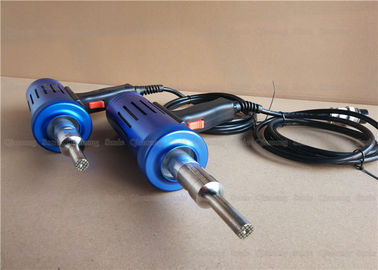

3. Może być stosowany nie tylko do spawania metali, twardych tworzyw termoplastycznych, ale także tkanin i folii. Ręczny ultradźwiękowy pistolet spawalniczy może zastąpić różne ultradźwiękowe głowice spawalnicze w zależności od wielkości nitowania spawanego produktu oraz wymagań spawalniczych, które są szybkie i wygodne, a koszt jest znacznie niższy niż w przypadku specjalnego samochodu zgrzewarka ultradźwiękowa na drzwiach, która jest wygodna dla zaspokojenia różnych klientów. żądanie.


Silna strukturalna technologia zgrzewania ultradźwiękowego 28 kHz dla odlewów termoplastycznych
