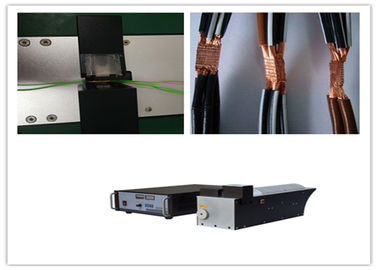

Konwersja miedzi aluminium 3000 w Zgrzewanie ultradźwiękowe silnika i transformatora

Ultradźwiękowa konwersja miedzi na aluminium 20 Khz 3000 w Spawanie silnika i transformatora



Opis:

Ultradźwiękowe spawanie wiązki przewodów wykorzystuje fale wibracyjne o wysokiej częstotliwości do przeniesienia na powierzchnię dwóch spawanych elementów wiązki przewodów. Pod naciskiem powierzchnie dwóch elementów wiązki przewodów są pocierane ze sobą, tworząc stopienie między warstwami molekularnymi. Zaletą jest to, że jest szybki i energooszczędny. Wysoka wytrzymałość na stapianie, dobra przewodność elektryczna, brak iskry, bliski obróbce na zimno; wadą jest to, że spawane części metalowe nie powinny być zbyt grube (zwykle mniejsze niż lub równe 5 mm), złącza lutowane nie powinny być zbyt duże i muszą być pod ciśnieniem.


Zasada:

Zgrzewarki z ultradźwiękową wiązką przewodów nie wymagają topnika i ogrzewania zewnętrznego, nie odkształcają się pod wpływem ciepła, nie mają naprężeń szczątkowych i wymagają mniejszej obróbki wstępnej na powierzchni spawanej. Spawać można nie tylko podobne metale, ale także między różnymi metalami. Arkusze lub filamenty mogą być przyspawane do płyty. Spawanie ultradźwiękowe dobrych przewodów elektrycznych jest znacznie mniej energii niż spawanie prądowe i jest powszechnie stosowane do lutowania przewodów tranzystorów lub układów scalonych. Stosowany do uszczelniania spawania leków i materiałów wybuchowych może uniknąć ogólnego spawania zanieczyszczonych leków z powodu rozpuszczonych przedmiotów i nie wybuchnie z powodu ciepła. Jest to wykorzystanie fal ultradźwiękowych do spawania drutów metalowych. Składa się ze skrzynki zasilającej, przetwornika, hosta pneumatycznego i głowicy narzędziowej. Ponadto uwzględniono elementy sterujące, takie jak piasty, urządzenia trawersowe i mikroprocesory. Skrzynka zasilająca przekształca zwykłe napięcie zewnętrzne (~ 220 V, 50 lub 60 Hz) na 20000 Hz (20 KHz) o napięciu większym niż 1 wolt, a następnie jest sterowana przez skrzynkę zasilającą w celu wyjścia i działania na przetwornik. Przetwornik jest wysoce wydajnym elementem elektrycznym, który przekształca energię elektryczną w energię mechaniczną. W porównaniu ze zwykłymi silnikami istnieją dwie główne różnice między przetwornikami: po pierwsze przetwornik przekształca energię elektryczną w drgania liniowe zamiast obrotu; po drugie, działa bardzo wydajnie i może przetwarzać 95% energii elektrycznej. Po konwersji przez przetwornik energia mechaniczna jest doprowadzana do głowicy spawalniczej. Róg ultradźwiękowy jest wykonany ze stopu tytanu i jest obrabiany do określonego kształtu zgodnie z zasadami akustycznymi, aby zapewnić maksymalny transfer energii. C

Parametry:

Gdy generator generuje alarm przeciążenia, należy go sprawdzić w następujący sposób:

1. Test bez obciążenia, jeśli prąd roboczy jest normalny, może się zdarzyć, że głowica spawalnicza styka się z przedmiotem, którego nie należy dotykać, lub regulacja parametrów między głowicą spawalniczą a gniazdem spawalniczym jest wadliwa.

2. Gdy test bez obciążenia nie jest normalny, najpierw sprawdź, czy głowica spawalnicza nie jest pęknięta, czy instalacja jest stabilna, a następnie wyjmij głowicę spawalniczą i przeprowadź test bez obciążenia, aby wyeliminować problem z przetwornik + klakson i eliminuj go krok po kroku. . Po wyeliminowaniu możliwości uszkodzenia przetwornika + klaksonu, wymień nowy klakson, aby ustalić.

3. Czasami zdarza się sytuacja, w której test bez obciążenia jest normalny, ale nie działa normalnie. Może się zdarzyć, że wewnętrzne części energii akustycznej, takie jak głowica spawalnicza, zmienią się, co spowoduje słabą transmisję energii dźwięku. Oto prosta metoda oceny: metoda dotykowa. Normalnie pracująca głowica spawalnicza lub powierzchnia klaksonu są bardzo jednolite podczas pracy, a dłoń jest aksamitnie gładka. Gdy energia dźwięku nie jest gładka, dłoń ma wrażenie pęcherzyków lub zadziorów. Metody eliminacji stosowane są w celu wyeliminowania problematycznych części. Ta sama sytuacja może wystąpić, gdy generator nie jest normalny, ponieważ normalnie fala wejściowa przetwornika powinna być gładką falą sinusoidalną, co może również wystąpić, gdy na fali sinusoidalnej występują szczyty lub nieprawidłowe kształty. W tej chwili inny element przycinania energii akustycznej można zastąpić dyskryminacją.

Ultradźwiękowa konwersja miedzi na aluminium 20 Khz 3000 w Spawanie silnika i transformatora
