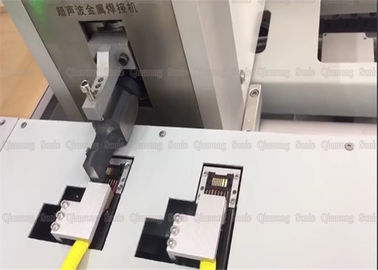

Drgania o wysokiej częstotliwości Fala ultradźwiękowa do spawania metalu o częstotliwości 20 kHz przekazywana do złącza

Drgania wysokiej częstotliwości Ultradźwiękowa fala spawalnicza 20 Khz przenoszona na złącze metalowe

Opis:

Ultradźwiękowe spawanie metali jest szybką, czystą i ekonomiczną technologią, która jest szeroko stosowana w różnych branżach automatyki.

Ultradźwiękowy proces spawania metalu jest procesem pomiędzy spawaniem na zimno a spawaniem tarciowym, który wykorzystuje energię o wysokiej gęstości generowaną przez wibracje mechaniczne o wysokiej częstotliwości. Drgania mechaniczne głowicy spawalniczej ultradźwiękowego spawania metalu są równoległe do powierzchni przedmiotu obrabianego. Podczas spawania ciśnienie statyczne działa prostopadle na powierzchnię spawalniczą przez głowicę spawalniczą, a jednocześnie nakłada siłę ścinającą na wibracje o wysokiej częstotliwości. Kiedy siła ścinająca przekroczy granicę sprężystości materiału, część powierzchni styku przedmiotu obrabianego zaczyna się ślizgać. Ta siła ścinająca Podczas procesu spawania kierunek jest stale zmieniany z częstotliwością dziesiątek tysięcy razy na sekundę, a brud na powierzchni przedmiotu obrabianego jest łamany i usuwany. Powierzchnia czystego metalu zaczyna się stykać w wielu punktach. Dzięki kontynuacji wibracji o wysokiej częstotliwości obszar czystego metalu stale się powiększa. Dopóki nie rozszerzy się na całą strefę spoiny, w tym samym czasie zachodzi dyfuzja atomów na powierzchni styku, a metal rekrystalizuje, tworząc strukturę drobnoziarnistą i wykazuje cechy deformacji zimnego metalu.

Dane techniczne:

Zalety spawania:

Materiał spawalniczy nie topi się, nie kruche właściwości metalu

Dobra przewodność elektryczna po lutowaniu, bardzo niska rezystywność lub prawie zero

Niskie wymagania dotyczące powierzchni metalu spoiny, utleniania lub platerowania (należy unikać ołowiu, cyny, cynku) można spawać.

Czas lutowania jest krótki i nie wymaga topnika, gazu ani lutu.

Spawanie bez iskier, ochrona środowiska i bezpieczeństwo
