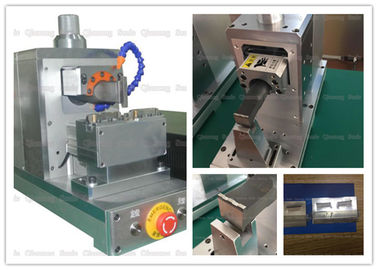

Nie kruche właściwości metalu Ultradźwiękowa spawarka 20 kHz Wysoka moc Niska rezystywność

Nie kruche właściwości metali Spawanie ultradźwiękową rezystywnością o wysokiej mocy 20 kHz


Opis:

Spawanie ultradźwiękowe metali nieżelaznych (takich jak miedź i aluminium) to sprawdzona technologia spawania w branży, która jest testowana od wielu lat. Spawanie ultradźwiękowe jest niezwykle szybkie i zajmuje tylko 1–3 sekundy, w zależności od wielkości spawanego złącza. W porównaniu z innymi procesami spawania, w przypadku stosowania technologii spawania ultradźwiękowego, złącza nagrzewają się mniej, a zatem nie osiągają temperatury topnienia. Daje to wiele zalet niespotykanych w innych technologiach łączności. Nie uszkadza również innych pobliskich materiałów, takich jak izolacja przewodów. Należą do nich proste połączenia drutów i szyn, lutowanie drutów i styków w przemyśle motoryzacyjnym i elektronicznym oraz specjalne zastosowania do drutów, folii i blach do nawijania szkliwa, a przy przejściu do materiałów pełnych połączenia nie ulegają kruchości. . Wyższa wytrzymałość na zgrzewanie jest uzyskiwana w procesie relaksacji pierwszych dwóch warstw atomowych spawanego elementu. Metoda spawania jest podobna do spawania dyfuzyjnego i ma szerokie zastosowanie w przemyśle metalowym.

Węzeł:

Głowica spawalnicza i klakson są zaprojektowane jako rezonator o połowie długości fali o częstotliwości roboczej. W warunkach roboczych amplituda dwóch powierzchni czołowych jest największa, a naprężenie jest najmniejsze, a amplituda węzła odpowiadająca pozycji pośredniej wynosi zero, a naprężenie jest największe. Położenie węzła jest na ogół zaprojektowane jako pozycja stała, ale zwykła pozycja stała ma grubość większą niż 3 mm lub rowek jest ustalony, więc pozycja stała niekoniecznie ma zerową amplitudę, co powoduje trochę dźwięku i część strat energii. Dźwięk jest zwykle izolowany od innych elementów za pomocą gumowego pierścienia lub ekranowany materiałem izolującym dźwięk. Straty energii są uwzględniane przy projektowaniu parametrów amplitudy.

Parametry:

Produkty do spawania ultradźwiękowego metali:

Bateria niklowo-wodorkowa Bateria niklowo-wodorkowa niklowo-siatkowa i przenikanie się niklowanej blachy

Bateria litowa, polimerowa folia miedziana i stopienie blachy niklowej, folia aluminiowa i stopienie blachy aluminiowej

Druty są ze sobą stopione i zaplątane w jeden lub więcej bezpieczników.

Drut i różne elementy elektroniczne, styki, złącza i wzajemne topienie

Radiatory na dużą skalę, żeberka do wymiany ciepła i rdzenie o strukturze plastra miodu różnych urządzeń gospodarstwa domowego i akcesoriów samochodowych

Duże styki prądowe, takie jak przełączniki elektromagnetyczne i przełączniki nie bezpiecznikowe, oraz wzajemne stapianie się różnych blach

Uszczelnienie metalowej rurki, cięcie może być wodoszczelne, szczelne

Płyta pochłaniająca ciepło słoneczne, rura kompozytowa aluminiowo-plastikowa i łączenie płyt aluminiowych

Środki ostrożności podczas ultradźwiękowego spawania punktowego metali:

Ultradźwiękowe zgrzewanie punktowe metali jest szeroko stosowane w szerokim zakresie zastosowań, w tym w komponentach samochodowych, urządzeniach elektrycznych wysokiego i niskiego napięcia oraz komponentach elektronicznych.
1. Ultradźwiękowe spawanie metali ma na ogół mniej niż 5 mm grubości z powodu tłumienia podczas transmisji ultradźwiękowej.
2. Ziarno ma funkcję antypoślizgową, a kształt głowicy spawalniczej i teksturę określa się zgodnie z wymaganiami dotyczącymi rozmiaru przedmiotu, materiału i amplitudy. Ciężar roboczy jest kluczowym czynnikiem, a przyczyną jest wielkość bezwładności.
3. Ważne jest, aby wziąć pod uwagę rezonans, który powstanie wibracja ultradźwiękowa. Rezonans spowoduje pęknięcie i zejście spawu.
4. Konstrukcja urządzenia nie może naruszać zasady ultradźwięków.
5. Umiejętności spawania ultradźwiękowego można również zniszczyć i wymagana jest kontrola energii.
