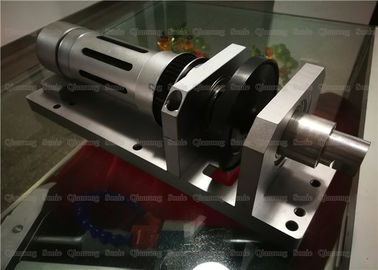

Bez szwu ultradźwiękowy system zszywania 35K z dedykowanym zasilaczem CNC



Opis:

Ultradźwiękowy bez szwu system zszywania składa się z przetwornika ultradźwiękowego 35K, klaksonu (o stałym działaniu), głowicy spawalniczej w kształcie tarczy i dedykowanego zasilacza CNC. Źródło ultradźwiękowego sterowania numerycznego przekształca moc komercyjną w prąd przemienny wysokiego napięcia o wysokiej częstotliwości 35K i dostarcza ją do przetwornika ultradźwiękowego. Przetwornik ultradźwiękowy przekształca energię elektryczną w energię mechaniczną (fale ultradźwiękowe), a przetwornik generuje amplitudę, gdy jest przesuwany teleskopowo w kierunku wzdłużnym, a następnie przesyła ją do głowicy spawalniczej w kształcie dysku przez klakson. Tak więc spawana tarczowa głowica spawalnicza jest spawana, wyposażona w ramę, rolkę dociskową oraz konstrukcję pomocniczą i część kontrolną, która jest kompletną maszyną do cięcia ultradźwiękowego.

Ultradźwiękowy system szwu bez szwu może zszywać większość materiałów termoplastycznych. W porównaniu ze zwykłymi szwami igłowymi, szycie ultradźwiękowe ma cechy nici bezigłowej, wysoką wytrzymałość szycia, dobre uszczelnienie i szybką prędkość szycia. A ultradźwiękowy system szwu bez szwu rozwiązuje również całkowicie problem polegający na tym, że kierunek ruchu ultradźwiękowej głowicy spawalniczej jest niezgodny z kierunkiem ruchu tkaniny, a problem braku synchronizacji w dużym stopniu zastąpi zwykłą maszynę do szycia.

Dane techniczne:

Zalety:

1. Wysoka stabilność: gdy ultradźwięk jest zszyty płynnie, obrót tarczy zgrzewającej i rolki dociskowej jest całkowicie zsynchronizowany, a prędkość i kąt nie różnią się, co nie spowoduje rozciągania, skręcania ani deformacji tkaniny, oraz precyzja jest bardzo wysoka. Dzięki efektowi topnienia nie jest wymagana nić igłowa, produkt jest bardziej wodoodporny, lżejszy i łatwiejszy do złożenia.
2. Synchronizacja spawania i cięcia: Ultradźwiękowy sprzęt do szycia bez szwu nadaje się nie tylko do szycia ciągłego, ale także do cięcia tekstyliów podczas spawania i uzyskania automatycznego zgrzewania krawędzi.
3. Brak promieniowania cieplnego: po zszyciu ultradźwięków energia przenika przez warstwę materiału w celu spawania bez promieniowania cieplnego. W procesie ciągłego zszywania ciepło nie jest przekazywane do produktu, co jest szczególnie korzystne w przypadku pakowania produktu wrażliwego na ciepło.
4. Zgrzewalna kontrola szwów: Materiał jest przepuszczany między kołem spawalniczym a rolką dociskową, a materiał jest zgrzewany falą ultradźwiękową. Rolkę dociskową można zmienić, aby zmienić rozmiar spoiny i wytłaczanie, co jest bardziej elastyczne i wygodne.
5. Szeroki zakres zastosowań: Wszystkie materiały termoplastyczne (zmiękczone i zmiękczone), specjalne taśmy i folie można spawać za pomocą ultradźwiękowego szwu do szycia. Rolki są wykonane z hartowanej stali, aby przedłużyć żywotność.

Bez szwu ultradźwiękowy system zszywania 35K z głowicą spawalniczą w kształcie dysku i dedykowanym zasilaczem CNC
