Generator fali ultradźwiękowej 30 Khz, ultradźwiękowy układ sterowania o wyższej mocy

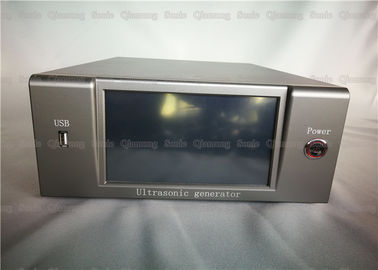

Ultradźwiękowy system sterowania o mocy 30 kHz z 7-calowym wyświetlaczem standardowym

Opis:

Generatory ultradźwiękowe, powszechnie nazywane ultradźwiękowymi skrzynkami zasilającymi, źródłami ultradźwiękowymi i zasilaczami ultradźwiękowymi. Jego funkcją jest przekształcenie naszej sieci (220 V lub 380 V, 50 lub 60 Hz) w sygnał prądu przemiennego o wysokiej częstotliwości, który pasuje do przetwornika ultradźwiękowego. Z postaci obwodu wzmacniającego można zastosować liniowy obwód wzmacniający i obwód zasilający z przełączaniem, a ultradźwiękowe źródło energii o dużej mocy ogólnie przyjmuje postać obwodu z zasilaniem przełączającym pod względem wydajności konwersji. Zasilacze liniowe mają również własny zakres zastosowań. Ma tę zaletę, że nie wymaga ścisłego dopasowania obwodu i umożliwia ciągłe i szybkie zmiany częstotliwości roboczej. Z obecnej sytuacji w branży ultradźwiękowej generatory ultradźwiękowe dzielą się głównie na podekscytowane i ekscytujące zasilacze.

Dane techniczne:

W porównaniu ze starym systemem, zaktualizowaliśmy cały system.

1. Rezonans systemu zostaje zmieniony na punkt antyharmoniczny, który ma lepszą kontrolę temperatury przetwornika.

2. Prędkość kontroli częstotliwości jest większa niż wcześniej

3. Obwód pomiaru mocy oblicza jedynie moc przetwornika, a pobór mocy skrzynki zasilającej nie jest liczony.

4. Wyższa dokładność mocy, układ AD ma 16 bitów, maksymalna wartość to 65535, (poprzedni układ układowy AD ma 12 bitów, maksymalna wartość to 4095). pomiar mocy został zredukowany z poprzedniego błędu 10% do 3%

5. Projektowana moc płyty głównej 6000 W (moc poprzedniej wersji systemu wynosiła 4000 W)

6. Skala magnetyczna przyjmuje sygnał różnicowy, dobry efekt przeciwzakłóceniowy (poprzedni system stosował sygnał single-ended)

7. Lepsza konstrukcja, standardowy wyświetlacz 7 cali.

8. Linia sterowania wyjściowego ma zabezpieczenie przeciwzwarciowe i nie spowoduje spalenia skrzynki elektrycznej z powodu błędów okablowania.

Kontrast:

Ultradźwiękowy system sterowania o mocy 30 kHz z 7-calowym standardowym wyświetlaczem
