skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-W60A |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowany w drewnianą skrzynkę |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 jednostek miesięcznie |
| nazwy produktów: | Maszyna do osadzania drutu ultradźwiękowego | Częstotliwość: | 60 kHz |
|---|---|---|---|
| Moc: | 100W | Napięcie: | 220V |
| Rękaw ochronny: | φ25 * 110 | głowica spawalnicza: | Przysłona 0,3 mm lub 0,5 mm |
| Chłodzenie sprężarki powietrza: | ＞ 0,1 MPa / jednostkę | Generator: | Generator analogowy |
| Podkreślić: | zgrzewarka ultradźwiękowa,przenośna zgrzewarka ultradźwiękowa |
||

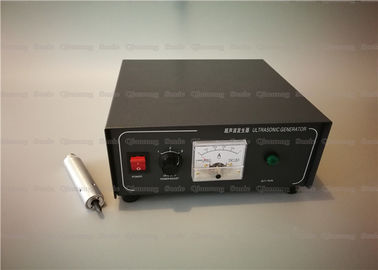

Implantacja ultradźwiękowa drutów metalowych 100 W 60 Khz przylutowanych do plastikowej blachy
Opis:
Urządzenie zakopane drutem ultradźwiękowym, znane również jako urządzenie do spawania anten kart inteligentnych, urządzenie do zgrzewania punktowego kart inteligentnych, implantator anten kart inteligentnych itp., To profesjonalne urządzenie do zakopywania drutu kart inteligentnych. Główną rolę stosuje się do implantacji metalowych drutów i chipów kart inteligentnych ID, to znaczy drutów lub chipów lutuje się na plastikowym arkuszu. Jest to jedno z ważnych zastosowań w dziedzinie RFID w ostatnich latach.
Sposób pracy:
Włóż drut, który ma być wszczepiony, w otwór w głowicy implantu drutowego, umieść głowicę (powierzchnię spawalniczą) drutowego implantu na plastikowym arkuszu (jak pokazano na poniższym rysunku), uruchom sprzęt ultradźwiękowy i poprowadź przewody i pochowany Linia jest zakończona podczas routingu. Po zakończeniu linii cały proces spawania jest również zakończony w tym samym czasie.
Zasada działania:
Zasada działania urządzenia zakopanego drutem ultradźwiękowym polega na przekształceniu prądu 50/60 Hz w prąd przemienny o wysokiej częstotliwości za pomocą generatora ultradźwiękowego, a następnie wprowadzenie energii elektrycznej do przetwornika ultradźwiękowego w celu wygenerowania ruchu mechanicznego wysokiej częstotliwości. Następnie ruch mechaniczny można zmienić za pomocą zestawu. Modulator amplitudy jest przenoszony na głowicę spawalniczą, a głowica spawalnicza przekazuje otrzymaną energię drgań do złącza spawanego elementu. W tym obszarze energia wibracji zamieniana jest w energię cieplną przez tarcie, stopienie tworzywa sztucznego i krótkie przewodzenie drutu. Pochowany w plastikowym arkuszu.
Dane techniczne:
| Rodzaj | QR-W60A |
| Częstotliwość (KHz) | 60 kHz |
| Spust | Sterowanie zewnętrzne lub sterowanie ręczne |
| głowa spawacza | odporna na zużycie stal stopowa powyżej HRC55 ° |
| Otwór do gwintowania | Φ0,3 mm lub Φ0,5 mm |
| Kod zasilania | 2M lub 5M |
| Generator | Generator cyfrowy V6.6 lub analogowy generator ZJS-100 |
| Rozmiar generatora | 280 * 320 * 140 mm (V6.6) 280 * 320 * 150 mm (ZJS-100) |
| Wymiar okładki | Φ25X100mm |
| Materiał na okładkę | Nylon lub aluminium |
| Sposób chłodzenia | chłodzenie sprężonego powietrza (przewód Φ4 mm) |
| Prędkość | 0,1-0,3 m / s |
| Cykl stały wątku | długość 60000 m / s |
Zalety:
1. Inteligentne wyszukiwanie częstotliwości, przedłużyć życie zakopanej głowy 2-3 razy.
2. Przed lutowaniem nie jest wymagane lutowanie, co zmniejsza proces i koszty.
3. Moc dopasowywania jest duża, a zakopaną głowę i generator ultradźwiękowy można dowolnie zamieniać.
4. Wielopunktowa kontrola mocy, zakopany drut o bardzo dużej prędkości, dobra konsystencja.
5. Rozwiąż problem podgrzewania sprzętu, gdy jest pochowany, może pracować przez długi czas.
6. Standardowa konstrukcja, może bezpośrednio zastąpić importowane produkty, ochronę środowiska i bezpieczeństwo.
Wysokoczęstotliwościowa maszyna do osadzania drutów ultradźwiękowych 60 kHz do produkcji kart identyfikacyjnych
