skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-5020-4BZ |
| Minimalne zamówienie: | 1 szt |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Nazwa produktów: | Ultradźwiękowy przetwornik spawalniczy | częstotliwość: | 20 KHZ |
|---|---|---|---|
| Moc wyjściowa: | 2000 watów | Wspólna śruba: | M18 * 1,5 |
| Średnica tarczy ceramicznej: | 50 mm | Ilość dysków ceramicznych: | 4 szt |
| Pojemność: | 11-13nf | Amplituda: | 10 um |
| Ceramika: | PZT8 | Podanie: | Spawacz włókninowy |
| Podkreślić: | Ultradźwiękowy przetwornik spawalniczy 20 kHz,ultradźwiękowy przetwornik spawalniczy M18 * 1,5 |
||
Jednorazowa maska medyczna Cel nietkanego spawania ultradźwiękowego przez przetwornik ultradźwiękowy 20 kHz
Opis:
Przetwornik ultradźwiękowy to urządzenie do konwersji energii, które przekształca wejściową moc elektryczną w moc mechaniczną.Jest sercem zgrzewarki ultradźwiękowej.Tylko z odpowiednim przetwornikiem ultradźwiękowym można lepiej wykorzystać zgrzewarkę ultradźwiękową.Dobieramy głównie poprzez następujące parametry Przetwornik ultradźwiękowy:
Przy doborze przetwornika ultradźwiękowego należy zwrócić uwagę na dopasowanie wejścia i wyjścia, montaż mechaniczny i dopasowanie rozmiaru oraz uwzględnienie następujących parametrów:
1. Częstotliwość rezonansowa:
Częstotliwość odnosi się do częstotliwości mierzonej metodą linii przesyłowej za pomocą generatora częstotliwości, miliwoltomierza lub częstotliwości zmierzonej za pomocą analizatora charakterystyki impedancji lub podobnych przyrządów.Ogólnie znany jako mała częstotliwość sygnału.Przeciwieństwem jest częstotliwość maszyny, czyli rzeczywista częstotliwość robocza mierzona, gdy klient podłącza przetwornik do zasilania przemiennika kablem i jest zasilany bez obciążenia lub obciążenia.Ponieważ układy dopasowujące klientów są różne, częstotliwość tego samego przetwornika o różnym zasilaniu jest inna i nie można na niej składać zamówienia.
2. Pojemność przetwornika:
Oznacza to, że wolną pojemność przetwornika można ogólnie mierzyć za pomocą mostka pojemnościowego przy częstotliwości 400 Hz - 1000 Hz lub analizatora charakterystyki impedancji, podobnego do tego przyrządu.Pojemność przetwornika ultradźwiękowego można również zmierzyć za pomocą ogólnego przenośnego miernika pojemności.
3. Sposób pracy:
Ze względu na różne metody obróbki i wymagania, metody pracy przetworników ultradźwiękowych można z grubsza podzielić na pracę ciągłą (spawanie metali) i obróbkę impulsową (spawanie tworzyw sztucznych).Różne metody pracy mają różne wymagania wobec przetwornika.Generalnie praca ciągła prawie nie ma czasu przerwy, ale prąd roboczy nie jest zbyt duży, a praca pulsacyjna jest przerywana, z przerwami, ale prąd chwilowy jest bardzo duży, a moc w obu stanach jest bardzo duża.Typ przetwornika ultradźwiękowego i maksymalna moc:
Istnieją różne wymagania dotyczące mocy nominalnej maszyn do różnych celów, a moc znamionowa tego samego przetwornika ultradźwiękowego może być inna, gdy jest używany na różnych maszynach.Aby uniknąć niejasności, klienci powinni określić konstrukcję przetwornika, taką jak typ kolumny, typ odwróconej tuby itp., A także średnicę i liczbę piezoelektrycznych płytek ceramicznych.
Oto kilka parametrów, na które należy zwrócić uwagę przy doborze przetwornika ultradźwiękowego.To, czy przetwornik jest odpowiedni, będzie miało bezpośredni wpływ na rzeczywistą wydajność i stabilność zgrzewarki ultradźwiękowej.Hangzhou Qianrong Automation Equipment od wielu lat koncentruje się na dziedzinie zgrzewania ultradźwiękowego i obecnie może być stosowany w różnych dziedzinach.Klienci zapewniają różne wysokiej jakości przetworniki ultradźwiękowe i różne urządzenia do zgrzewania ultradźwiękowego!
Specyfikacje:
| Model | QR-5020-4BZ |
| Częstotliwość | 20 kHz |
| Moc wyjściowa | 2000 watów |
| Śruba łącząca | M18 * 1,5 |
| Średnica tarczy ceramicznej | 50mm |
| Ilość dysków ceramicznych | 4szt |
| Pojemność | 11-16nf |
| Amplituda | 10 um |
| Podanie | Zgrzewarka do tworzyw sztucznych |
Struktura funkcjonalna przetwornika ultradźwiękowego:
(1) dopasowaną warstwą jest okno akustyczne
(2) Piezoelektryczny przetwornik z dyskiem ceramicznym
(3), podkład
(4), kabel prowadzący
(5), charakteryzujący się tym, że zawiera również odbiornik tablicy talerzy, który jest prowadzony za pomocą kabla
(6), 8 do 16 przetworników talerzy
(7), metalowy pierścień
(8), gumowa podkładka
(9), skład;Odbiornik tablicy talerzy jest umieszczony nad przetwornikiem piezoelektrycznym 3 typu dyskowego;jako podstawowy przetwornik ultradźwiękowy stosowany jest piezoelektryczny ceramiczny przetwornik dyskowy, który przesyła i odbiera sygnały ultradźwiękowe;Odbiór tablicy talerzy Urządzenie znajduje się nad dyskowym przetwornikiem piezoelektrycznym jako odbiornik ultradźwiękowy do odbioru sygnałów echa dopplerowskiego poza pasmem przetwornika dyskowego.

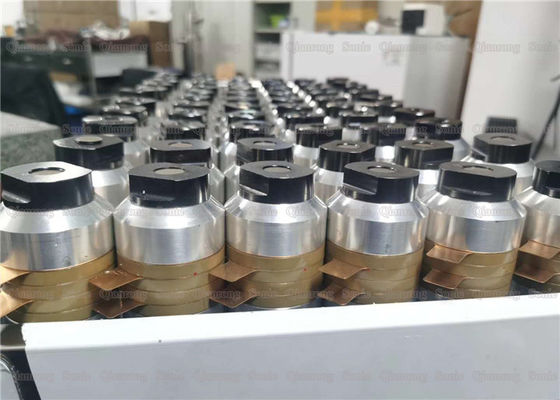

Jednorazowa maska medyczna Cel nietkanego spawania ultradźwiękowego przez przetwornik ultradźwiękowy 20 kHz
