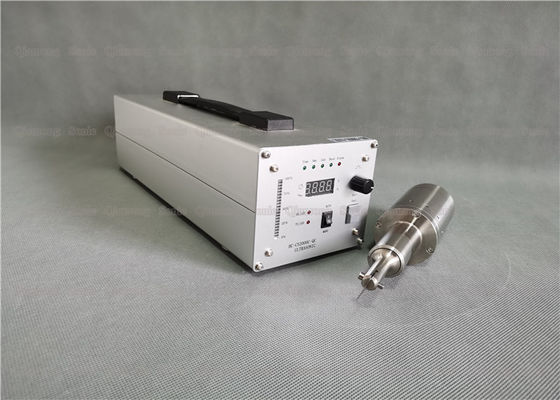

Ręczne urządzenie do cięcia ultradźwiękowego o częstotliwości 30 kHz

Zapewnienie urządzenia do cięcia ultradźwiękowego 30 kHz do ręcznego cięcia robota

Zasada:

Zasada działania ultradźwiękowego noża tnącego polega na zamianie prądu 50/60 Hz na energię elektryczną 20, 30 lub 40 kHz za pomocą generatora ultradźwiękowego.Przekształcona energia elektryczna o wysokiej częstotliwości jest ponownie przekształcana w drgania mechaniczne o tej samej częstotliwości przez przetwornik, a następnie drgania mechaniczne są przenoszone na nóż tnący przez zestaw modulatora amplitudy, który może zmieniać amplitudę.Ultradźwiękowy przecinak do gumy wibruje wzdłuż swojej długości z amplitudą 10-70 μm, powtarzając się 30 000 razy (30 kHz) na sekundę (wibracje ostrza są mikroskopijne, co jest na ogół trudne do zobaczenia gołym okiem).Nóż tnący przekazuje następnie otrzymaną energię drgań na powierzchnię tnącą ciętego przedmiotu obrabianego.W tym obszarze energia drgań jest wykorzystywana do przecinania gumy poprzez aktywację energii molekularnej gumy i otwarcie łańcucha molekularnego.

Specyfikacje:

Cechy ultradźwiękowego noża tnącego montowanego na maszynie:

1. Łatwe do zastosowania w zautomatyzowanej produkcji.

2. 1mm ostrze ma niewielkie straty materiału.

3. Duża prędkość, wysoka wydajność i brak zanieczyszczeń.

4. Precyzja cięcia jest wysoka, a materiał gumowy nie jest zdeformowany.

5. Powierzchnia cięcia ma dobrą gładkość i dobrą przyczepność.

6. Sprzęt jest niewielkich rozmiarów i może być używany do cięcia ręcznego.

Zalety:

1. Wysoka stabilność: Generator ultradźwięków generuje podczas pracy wibracje elektromagnetyczne i przekształca je w drgania mechaniczne i przekazuje je do noży tnących i materiałów tnących.Wykonywane jest cięcie mechaniczne, dzięki czemu nie jest potrzebna ostra krawędź tnąca, a zużycie ostrza jest niewielkie, a jednocześnie głowicę tnącą można wymienić samodzielnie.

2. Bezpieczeństwo i ochrona środowiska: Podczas cięcia nożem ultradźwiękowym temperatura głowicy tnącej jest niższa niż 50 stopni Celsjusza i nie będzie wytwarzany dym i zapach, co eliminuje niebezpieczeństwo zranienia i pożaru podczas cięcia.

3. Staranne cięcie: Ponieważ fala ultradźwiękowa jest przecinana przez wibracje o wysokiej częstotliwości, materiał nie przylega do powierzchni ostrza, do cięcia wymagany jest tylko niewielki nacisk, a kruche i miękkie materiały nie są zdeformowane i zużyte, a tkanina jest odcinana i automatycznie zgrzewana.Nie powoduje odprysków.

4. Prosta obsługa: nóż tnący jest podłączony do generatora ultradźwięków, generator jest podłączony do sieci 220 V, a przełącznik można przyciąć, aby wspierać cięcie ręczne i maszynowe.
