Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | QRsonic |
Orzecznictwo: | CE |
Numer modelu: | QR-6015-4BZ |
Minimalne zamówienie: | 1 szt. |
Cena: | Negotation |
Szczegóły pakowania: | Pakowane w karton |
Czas dostawy: | 3 dni robocze |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Nazwa produktów: | Ultradźwiękowy przetwornik pieo | Częstotliwość: | 15 kHz |
---|---|---|---|
Moc wyjściowa: | 2600 wat | Ceramiczny: | PZT8 lub PZT4 |
Średnica tarczy ceramicznej: | 60mm | Ilość dysków ceramicznych: | 4 szt. |
Pojemność: | 9-13,5nf | Amplituda: | 10 um |
High Light: | Przetwornik ultradźwiękowy o zmiennej częstotliwości 15 Khz,części samochodowe Ultradźwiękowy przetwornik spawalniczy,przetwornik ultradźwiękowy 2600 W 15 Khz |

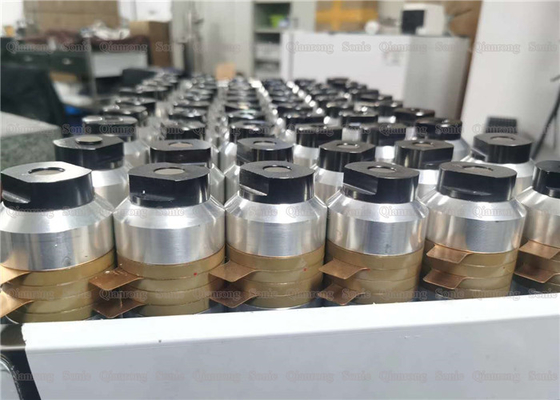

Sprzedam przetwornik ultradźwiękowy o zmiennej częstotliwości 15 Khz do spawania części samochodowych
Opis:
Przetwornik ultradźwiękowy jest urządzeniem do konwersji energii.Jego zadaniem jest zamiana wejściowej energii elektrycznej na moc mechaniczną (ultradźwięki), a następnie przekazanie jej na zewnątrz, przy czym zużywa tylko niewielką ilość energii.
Przetwornik ultradźwiękowy składa się głównie z centralnego piezoelektrycznego elementu ceramicznego, przednich i tylnych metalowych płyt osłonowych, wstępnie naprężonych śrub, arkuszy elektrod i rurek izolacyjnych.Konkretny skład przedstawia poniższy rysunek.
1. Zabierak tylny: cylindryczny element z tyłu przetwornika piezoelektrycznego, zabierak tylny znajduje się blisko ostatniego kawałka ceramiki piezoelektrycznej, a ciśnienie wstępne jest zwykle wywierane za pomocą śrub w stos.
2. Arkusz elektrod: cienki dysk przewodzący pomiędzy ceramiką piezoelektryczną przylegającą do przetwornika.Między tymi elektrodami przykładane jest napięcie sterujące przetwornika.
3. Sterownik czołowy: Przesyła energię ultradźwiękową przetwornika do klaksonu lub głowicy narzędzia.Zabierak czołowy zazwyczaj zawiera kołnierz montażowy do podłączenia obudowy.
4. Śruba wstępnie naprężona: Pojedyncza ułożona śruba przechodzi przez środkowy otwór ceramiki.Po dokręceniu śruby, ceramika zostanie ściśnięta pomiędzy tylnym i przednim wkrętakiem, aby wywrzeć wymagane wstępne naprężenie ceramiki.
5. Ceramika piezoelektryczna: Ceramika piezoelektryczna jest sercem przetwornika, komponentem, który przekształca sygnał elektryczny generatora ultradźwiękowego w liniowe wibracje mechaniczne.
Dane techniczne:
Model | QR-6015-4BZ |
Częstotliwość | 15 kHz |
Moc wyjściowa | 2600 wat |
Śruba łącząca | M20*1,5 |
Średnica tarczy ceramicznej | 60mm |
Ilość dysków ceramicznych | 4 szt. |
Pojemność | 9-13.5nf |
Amplituda | 10 um |
Podanie | Zgrzewarka do tworzyw sztucznych |
Czy naprężenie wstępne przetwornika jest większe, tym lepiej?
Nadmierne naprężenie wstępne zmniejszy wydajność przetwornika, co znajduje odzwierciedlenie głównie w następujących aspektach:
Działanie ceramiki piezoelektrycznej zmienia się pod wpływem obciążenia ściskającego.W szczególności maksymalna bezpieczna temperatura, w której materiał może pracować efektywnie, może zostać znacznie zmniejszona, a wysokie naprężenie ściskające może obniżyć temperaturę Curie.
Nadmierne napięcie spowoduje znaczną depolaryzację, a także spowoduje niestabilną impedancję i starzenie się.
Nadmierne naprężenie wstępne skróci żywotność przetwornika, aw ciężkich przypadkach spowoduje krystalizację chipa ceramicznego przetwornika.
Nadmierne napięcie wstępne przetwornika będzie wykazywało mniejszą impedancję na wczesnym etapie, ale osiągi przetwornika będą się zmniejszać wraz z upływem czasu, a będą temu towarzyszyć produkty o wysokiej impedancji.
