skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-6015-4BZG |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Nazwa produktów: | Ultradźwiękowy przetwornik spawalniczy | Częstotliwość: | 15 kHz |
|---|---|---|---|
| Moc wyjściowa: | 2200 wat | Śruba łącząca: | M20*1,5 |
| Średnica tarczy ceramicznej: | 60mm | Ilość dysków ceramicznych: | 4 szt. |
| Pojemność: | 10-12nf | Amplituda: | 10 um |
| Podkreślić: | Ultradźwiękowy przetwornik ceramiczny 15 Khz,2200 W ultradźwiękowy przetwornik ceramiczny,przetwornik ultradźwiękowy z szarej ceramiki |
||

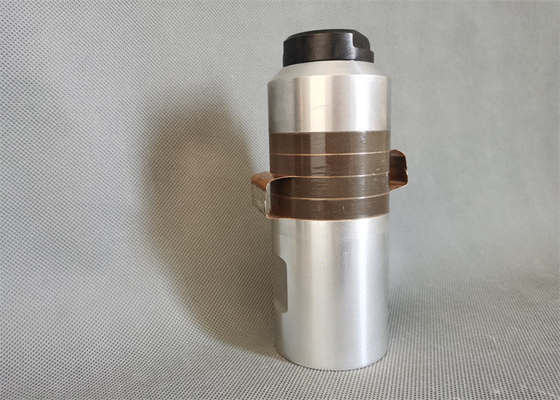

Ultradźwiękowy przetwornik ceramiczny 15 Khz 2200 W z szarą ceramiką
Opis:
Przetwornik składa się z obudowy, dopasowanej warstwy, piezoceramicznego przetwornika dyskowego, podkładki, kabla ekstrakcyjnego i odbiornika matrycowego talerzy.Piezoelektryczny przetwornik tarczowy ceramiczny wykonany jest z materiału piezoelektrycznego PZT-5 z polaryzacją kierunku polaryzacji.Odbiornik talerzowy składa się z 8 do 16 przetworników talerzowych, dwóch metalowych pierścieni i gumowych uszczelek.Odległość robocza wynalazku jest większa niż 35 m, szerokość pasma częstotliwości osiąga 10 kHz i można wykryć dalekosiężny cel poruszający się z dużą prędkością.
Przetwornik elektrostrykcyjny składający się z jednego lub więcej dysków z materiału piezoelektrycznego umieszczonych pomiędzy dwoma metalowymi sekcjami.
Cały zespół jest rezonansowy z określoną częstotliwością, a jego długość jest akustycznie równa połowie długości fali przy zastosowanej częstotliwości.
Dane techniczne:
| Model | QR-6015-4BZG |
| Częstotliwość | 15 kHz |
| Moc wyjściowa | 2200 wat |
| Śruba łącząca | M20*1,5 |
| Średnica tarczy ceramicznej | 60mm |
| Ilość dysków ceramicznych | 4 szt. |
| Pojemność | 10-12nf |
| Amplituda | 10 um |
| Aplikacja | Zgrzewarka do tworzyw sztucznych |
Parametry:
|
Przedmiot nr.
|
Połącz śruba (rozmiar)
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.)
|
Pojemność |
Moc wejściowa (W)
|
||
| Żółty | Szary | Czarny | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
Ultradźwiękowy przetwornik ceramiczny 15 Khz 2200 W z szarą ceramiką
