Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | QRsonic |
Orzecznictwo: | CE |
Numer modelu: | QR-6015-4BZG |
Minimalne zamówienie: | 1 szt. |
Cena: | Negotation |
Szczegóły pakowania: | Pakowane w karton |
Czas dostawy: | 3 dni robocze |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Nazwa produktów: | Ultradźwiękowy przetwornik pieo | Częstotliwość: | 15 kHz |
---|---|---|---|
Moc wyjściowa: | 2200 wat | Ceramiczny: | szary |
Średnica tarczy ceramicznej: | 60mm | Ilość dysków ceramicznych: | 4 szt. |
Pojemność: | 10-12nf | Amplituda: | 10 um |
High Light: | Ultradźwiękowy przetwornik piezoelektryczny dużej mocy,ultradźwiękowy przetwornik piezoelektryczny 15 Khz,ultradźwiękowy przetwornik piezoelektryczny 12nf |

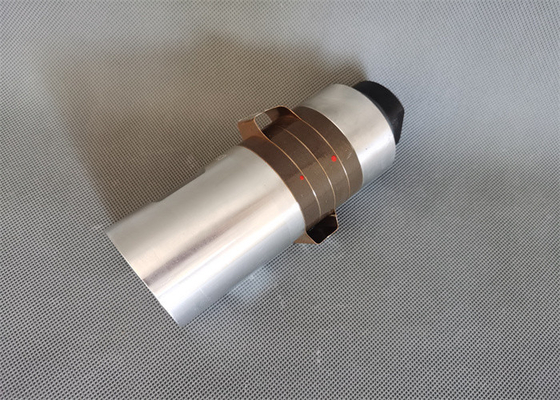

Ultra piezoelektryczny przetwornik dużej mocy o pojemności 10-12 nf 15 Khz
Opis:
Przetwornik ultradźwiękowy QRsonic wykorzystuje wysokiej jakości ceramikę piezoelektryczną o wysokiej konsystencji, profesjonalną konstrukcję konstrukcji, stabilną pracę, wysoką stabilność, wysoką konsystencję, test wysokiego obciążenia, niegorącą, wysoką amplitudę, niską impedancję, stabilną falę, charakterystykę fal stałych.
Przetwornik ultradźwiękowy jest urządzeniem do konwersji energii.Jego zadaniem jest przekształcenie wejściowej energii elektrycznej w moc mechaniczną (ultradźwięki), a następnie przekazanie jej na zewnątrz, przy czym zużywa tylko niewielką ilość energii.
Dane techniczne:
Model | QR-6015-4BZG |
Częstotliwość | 15 kHz |
Moc wyjściowa | 2200 wat |
Śruba łącząca | M20*1,5 |
Średnica tarczy ceramicznej | 60mm |
Ilość dysków ceramicznych | 4 szt. |
Pojemność | 10-12nf |
Amplituda | 10 um |
Aplikacja | Zgrzewarka do tworzyw sztucznych |
Kompozycja:
Przetwornik ultradźwiękowy składa się głównie z centralnego piezoelektrycznego elementu ceramicznego, przednich i tylnych metalowych płyt osłonowych, wstępnie naprężonych śrub, arkuszy elektrod i rurek izolacyjnych.Konkretny skład przedstawia poniższy rysunek.
1. Zabierak tylny: cylindryczny element z tyłu przetwornika piezoelektrycznego, zabierak tylny znajduje się blisko ostatniego kawałka ceramiki piezoelektrycznej, a ciśnienie wstępne jest zwykle wywierane za pomocą śrub w stos.
2. Arkusz elektrody: cienki dysk przewodzący pomiędzy ceramiką piezoelektryczną przylegającą do przetwornika.Między tymi elektrodami przykładane jest napięcie sterujące przetwornika.
3. Sterownik czołowy: Przesyła energię ultradźwiękową przetwornika do klaksonu lub głowicy narzędzia.Zabierak czołowy zazwyczaj zawiera kołnierz montażowy do podłączenia obudowy.
4. Śruba wstępnie naprężona: Pojedyncza ułożona śruba przechodzi przez środkowy otwór ceramiki.Po dokręceniu śruby, ceramika zostanie ściśnięta pomiędzy tylnym i przednim wkrętakiem, aby uzyskać wymagane wstępne naprężenie ceramiki.
5. Ceramika piezoelektryczna: Ceramika piezoelektryczna jest sercem przetwornika, komponentem, który przekształca sygnał elektryczny generatora ultradźwiękowego w liniowe wibracje mechaniczne.
