Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | QRsonic |
Orzecznictwo: | CE |
Numer modelu: | QR-BCJ20 |
Minimalne zamówienie: | 1 szt. |
Cena: | Negotation |
Szczegóły pakowania: | Pakowane w karton |
Czas dostawy: | 3 dni robocze |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Nazwa produktów: | Zamiennik ultradźwiękowy Branson CJ20 | Częstotliwość: | 20 kHz |
---|---|---|---|
Moc wyjściowa: | 3300 wat | Śruba łącząca: | 1/2-20UNF |
Średnica tarczy ceramicznej: | 50mm | Pojemność: | 18-20nf |
Amplituda: | 10um | Aplikacja: | Zgrzewarka ultradźwiękowa do tworzyw sztucznych |
High Light: | Ultradźwiękowy konwerter branson 20 Khz,konwerter do spawania ultradźwiękowego 3300 w,konwerter do spawania ultradźwiękowego z pierścieniami pizoelektrycznymi |
3300w Ultradźwiękowy 20Khz Zamienny konwerter Bransona z 6-częściowymi pierścieniami pizoelektrycznymi
Opis:
Przetwornik ultradźwiękowy Branson CL20 20Khz jest wykonany z piezoelektrycznych wiórów ceramicznych w połączeniu z akcesoriami ze stopu tytanu.Zgodnie z parametrami i charakterystykami zagranicznych oryginalnych przetworników Branson, badania, rozwój i produkcja z technologii źródłowej zapewniają stabilność produktów przetworników i parametrów technicznych aplikacji.Wyposażona jest w zagraniczne generatory i głowice spawalnicze pełniące rolę zastępczą.
Przetwornik ultradźwiękowy to urządzenie przetwarzające energię elektryczną na energię mechaniczną.Urządzenie przetwarzające energię elektryczną i energię akustyczną za pomocą efektu piezoelektrycznego nazywa się przetwornikiem piezoelektrycznym.Składa się z centralnego piezoelektrycznego elementu ceramicznego, przedniej i tylnej metalowej osłony, wstępnego naprężenia.Śruba, element elektrody i rurka izolacyjna składają się.W zależności od projektu różnych struktur, ich forma i wydajność są również znacznie zmienione.
Dane techniczne:
Model | QR-BCJ20 |
Częstotliwość | 20 kHz |
Moc wyjściowa | 3300 watów |
Śruba łącząca | 1/2-20UNF |
Średnica tarczy ceramicznej | 50mm |
Ilość krążków ceramicznych | 4 szt |
Pojemność | 18-20 nf |
Amplituda | 10 um |
Aplikacja | Zgrzewarka do tworzyw sztucznych |
Specyfikacja:
Tonr em |
Śruba łącząca (rozmiar)
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.)
|
Częstotliwość rezonansowa (khz)
|
Moc wejściowa | Maszyna |
1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Bransona Seria 2000 |
2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Bransona Seria 2000 |
3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Bransona 5170, 8800 |
4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Bransona 8200, 8400 |
5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Bransona 8700 |
6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Bransona 910W lub IW+ |
7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Spawarki Bransona 40khz |
8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Spawarki Bransona 40khz |
9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20kHz Dukane Heavy Duty |
10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Model Dukane 43A250, 43A255, 43D255, 43E255, 43A260 lub 43B260 |
11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Model Dukane 43B18 |
14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | Spawarki Dukane 40kHz |
15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | Spawarki Dukane 40kHz |
16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | Spawacze Rinco 35Khz |
17-QR-R35 | M8*1,25 | 25 | 2 | 35 | 500 | Spawacze Rico 35khz |
18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Maszyna Telsonic 35 kHz |
24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Specjalne przedmioty można dostosować.
Proces produkcji przetwornika ultradźwiękowego:
Przetwornik składa się z obudowy, warstwy dopasowującej, piezoelektrycznego przetwornika ceramicznego, podkładu, kabla wychodzącego i odbiornika talerzy.Piezoelektryczny ceramiczny przetwornik dyskowy wykonany jest z materiału piezoelektrycznego PZT-5 o polaryzacji kierunku grubości.Odbiornik talerzy talerzowych składa się z 8~16 przetworników talerzowych, dwóch metalowych pierścieni i gumowych podkładek.
1. Wysuszyć pistoletem na gorące powietrze
2. Najpierw przesuń elektrodę
3. Ceramika, elementy elektrod, ceramika
4. Tylna pokrywa i śruby
5. Pozycjonowanie
6. Dopalacz
7. Klejenie
8. Ustaw piekarnik
9. Przetestuj maszyną testującą
10. Spoinowanie fug
11. Ponownie przetestuj przed zapakowaniem

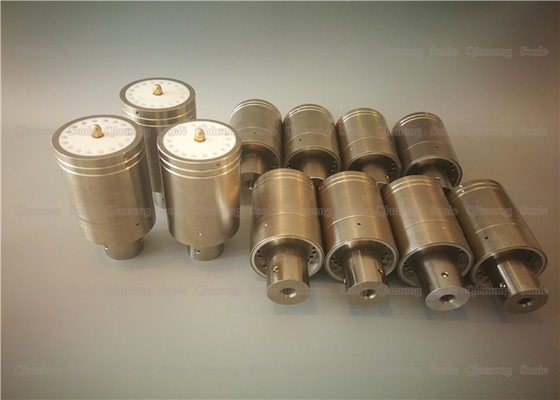

3300w Ultradźwiękowy 20Khz Zamienny konwerter Bransona z 6-częściowymi pierścieniami pizoelektrycznymi
