skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-6015-4BZG |
| Minimalne zamówienie: | 1 szt |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Nazwa produktów: | Przetwornik ultradźwiękowy | częstotliwość: | 15 kHz |
|---|---|---|---|
| Moc wyjściowa: | 2600 watów | Wspólna śruba: | M20*1,5 |
| Średnica tarczy ceramicznej: | 60mm | Ilość krążków ceramicznych: | 4 szt |
| Pojemność: | 10-11 nf | Amplituda: | 10 um |
| Podkreślić: | Konwerter dużej mocy 2600 W,ultradźwiękowy konwerter 15 Khz,szary ceramiczny konwerter dużej mocy |
||

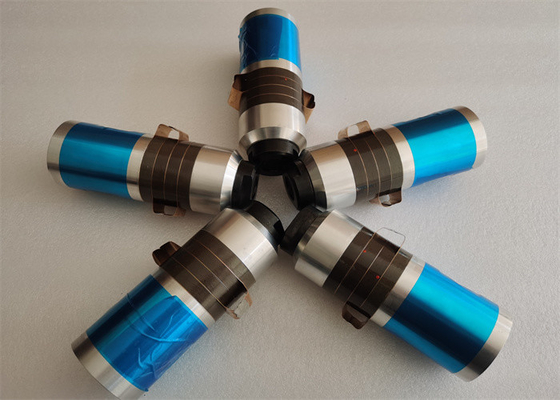

Konwerter ultradźwiękowy 15 kHz o dużej mocy 2600 W z szarą ceramiką
Opis:
Przetwornik ultradźwiękowy to urządzenie przetwarzające energię elektryczną i energię akustyczną z efektem piezoelektrycznym, zwane również przetwornikiem piezoelektrycznym.Przetwornik składa się z centralnego piezoelektrycznego elementu ceramicznego, przedniej i tylnej metalowej osłony, wstępnie naprężonej śruby, elementu elektrody i rurki izolacyjnej.Przetwornik ultradźwiękowy jest stosowany do prawie wszystkich urządzeń ultradźwiękowych.Sprzęt ultradźwiękowy QRsonic jest producentem źródłowym ultradźwiękowego przetwornika ze stopu tytanu i komponentów rdzenia.
Dane techniczne:
| Model | QR-6015-4BZG |
| Częstotliwość | 15 kHz |
| Moc wyjściowa | 2600 watów |
| Śruba łącząca | M20*1,5 |
| Średnica tarczy ceramicznej | 60mm |
| Ilość krążków ceramicznych | 4 szt |
| Pojemność | 10-11 nf |
| Amplituda | 10 um |
| Aplikacja | Zgrzewarka do tworzyw sztucznych |
Parametry:
| Typ kolumnowyNTK TYP | ||||||||
|
Przedmiot nr.
|
Podłącz śrubę
|
średnica ceramiki (mm)
|
Ilość ceramiki (szt.) |
Częstotliwość (khz)
|
Pojemność |
moc (W)
|
||
| Żółty | Szary | Czarny | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16X1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18X1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4Hz | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Typ kolumnowyNTK TYP | ||||||||
|
Przedmiot nr.
|
Podłącz śrubę
|
średnica ceramiki (mm)
|
Ilość ceramiki (szt.) |
Częstotliwość (khz)
|
Pojemność |
moc (W)
|
||
| Żółty | Szary | Czarny | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Co powinienem zrobić, jeśli przetwornik nie działa dobrze?
Typowe problemy podczas prób to pękanie płytki, osłabienie, łatwe przeciążenie, zapłon elektrody, pękanie chipa elektrody, silne wytwarzanie ciepła, dziwny hałas, fala wycieku, niewspółosiowość płytki itp.;przyczyny można podzielić na trzy kategorie:
1. Wystąpił problem z mocą napędu lub formą i montażem klienta.
W takim przypadku zalecamy, aby klienci aktywnie znaleźli przyczynę lub skontaktowali się z naszym personelem technicznym w celu jak najszybszej poprawy.Nawet jeśli nie korzystasz z produktów naszej firmy, zdecydowanie korzystne i nieszkodliwe jest poprawienie własnych problemów.
2. Wystąpił problem z przetwornikiem i klaksonem.
Taka sytuacja również na pewno się wydarzy, ale prawdopodobieństwo wykrycia jest niewielkie.
3. Oba produkty nie mają problemów, ale nie pasują.
Jest to najczęstsza sytuacja, to znaczy, że moc napędu klienta jest dobra, przetwornik jest dobry, montaż jest normalny, ale części nie
Mecz.Głównymi parametrami powodującymi niedopasowanie są częstotliwość i pojemność przetwornika.
Konwerter ultradźwiękowy 15 kHz o dużej mocy 2600 W z szarą ceramiką
