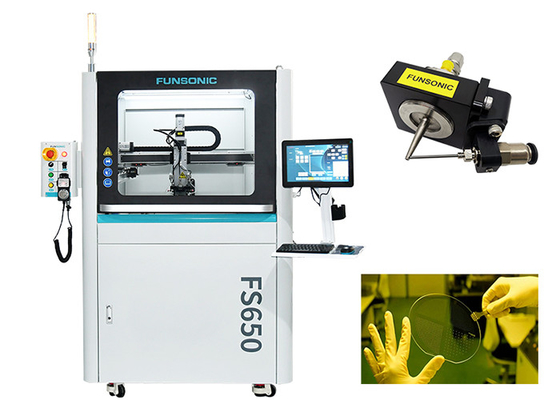

Polimidowy i fotorezystyczny układ ultradźwiękowego powłoki spryskowej z mikrodżuszką

Polimidowy i fotorezystyczny układ ultradźwiękowego powłoki spryskowej z mikrodżuszką

Opis:

Udowodniono, że układ ultradźwiękowego opryskiwania jest odpowiedni do różnych zastosowań, które wymagają jednolitego, powtarzalnego powłoki fotorezystorowego lub poliamidów, i jest prostym, ekonomicznym,i odtwarzalny fotorezyst i proces powlekania poliamidem.
Powszechne zastosowania powłok ultradźwiękowych poliamidów i fotorezystantów obejmują, ale nie ograniczają się do MEMS, soczewek, urządzeń mikrofluidicznych, mikroelektroniki i filtrów.Systemy powlekania mogą powleczyć podłoże płaskie i 3D, zazwyczaj zawierające żetony krzemowe, szkło, ceramikę i metale.

Parametry:

Konstrukcja i zasada dyszy ultradźwiękowej:

Dźwignia ultradźwiękowa jest urządzeniem regulacyjnym opartym na rezonansie częstotliwości specyficznej.o częstotliwości od 25 do 120 kHzOznacza to, że im wyższa częstotliwość ultradźwiękowa, tym mniejszy jest przetwornik, a średnia wielkość kropli generowana przez atomyzację dyszy również zmniejszy się.

Dźwignia ultradźwiękowa składa się z kilku części, w tym z pary przetworników piezoelektrycznych, które konwertują energię elektryczną w ruch mechaniczny.Wysokiej częstotliwości zasilanie pochodzi z oddzielnego generatora, który może zablokować na częstotliwości rezonansu dyszyPrzełącznik znajduje się pomiędzy dwoma cylindrami tytanowymi, które wzmacniają ruch wibracyjny przełącznika, aby zmaksymalizować jego wpływ na powierzchnię atomizacji.Wybraliśmy titan jako materiał, ponieważ ma wysoką wytrzymałość na rozciąganie., dobre właściwości akustyczne i doskonała odporność na korozję.

Płyn jest transportowany na powierzchnię atomizacji przez kanał o dużej średnicy wzdłuż całej długości dyszy.Wystąpią w nim wibracje o wysokiej amplitudzie, które rozbiją go na małe kropelki poruszające się z niską prędkością (mniej niż 3 cali na sekundę)Aby osiągnąć ten efekt, moc zastosowania musi być utrzymywana w stosunkowo wąskim oknie.Jeśli moc jest zbyt wysoka, płyn zostanie rozerwany na duże kawałki, co nie jest odpowiednie do sprayu atomizowania.moc pracy dyszy waha się od 1 do 15 watów w zależności od specyficznej konstrukcji i właściwości opryskiwanego płynu.
