11 - 12nf Pojemnościowy przetwornik ultradźwiękowy dużej mocy 20 Khz 2000 w Branson 803

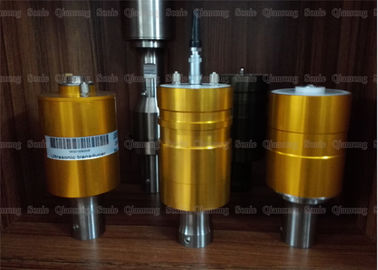

Ultradźwiękowy zamienny przetwornik dużej mocy 20 Khz 2000 w Branson 803

Opis :

Zamienny konwerter dla Branson 803 Converter. Do użytku z zasilaczem 187p (z siłownikiem 801) i prasą model 8700. Konwerter jest nakręcony na wzmacniacz, który zwiększa, zmniejsza lub po prostu przenosi ruch z powierzchni konwertera na klakson lub sonotrodę, jak to nazywamy.

Konwertery ultradźwiękowe i przetworniki ultradźwiękowe są jednym i tym samym. Konwertery lub przetworniki robią to samo… przekształcają energię elektryczną w ruch mechaniczny… dzięki czemu nasz ładunek elektryczny jest wprowadzany na powierzchnię ceramiki z pożądaną częstotliwością, co z kolei daje nam ruch lub wibracje na końcu roboczym konwertera .

Dane techniczne:

Ultradźwiękowa woda do spawania tworzyw sztucznych, gazoszczelna linia bezpiecznikowa (drut spawalniczy):

Gdy chcemy, aby produkt spełniał funkcję wodoszczelności i szczelności, kluczem do sukcesu lub niepowodzenia jest pozycjonowanie i ultradźwiękowa linia topienia. Dlatego przy projektowaniu produktu, takich jak: pozycjonowanie, materiał, grubość miąższu i odpowiedni stosunek linii ultradźwiękowej linii bezwzględnej Zależność bezwzględna. Zasadniczo w celu zapewnienia funkcji wodoszczelności wysokość linii bezpiecznika powinna wynosić 0,5 ~ 0,8 m / m (w zależności od grubości produktu), na przykład poniżej 0,5 m / m, chyba że ustawienie pozycjonowania jest bardzo standardowe, a grubość mięsa wynosi 5 m / m lub więcej, w przeciwnym razie efekt nie będzie dobry. Sposób, w jaki wodoszczelne produkty muszą być zwykle umieszczane za pomocą ultradźwiękowego bezpiecznika falowodu, jest następujący:
Nadaje się do szczelności i łączenia dużych produktów. Kąt zwilżania wynosi 45 °, x = w / 2, a d = 0,3 ~ 0,8 mm.
Rodzaj końcówki schodkowej: Nadaje się do wodoszczelności i zapobiegania wystaniu lub pękaniu. Kąt powierzchni styku wynosi 45 °, x = w / 2, a d = 0,3 ~ 0,8 mm.
Szczyt do doliny: nadaje się do wodoszczelnego i wysokowytrzymałego spawania, d = 0,3 ~ 0,6 mm Wysokość wewnętrznej powierzchni styku h zmienia się w zależności od kształtu, ale h wynosi około 1 ~ 2 mm.
Ultradźwiękowe działanie produktu nie może zapewnić wodoszczelności i szczelności. Oprócz czynników, takich jak ultradźwiękowa linia topnienia, pozycjonowanie uchwytu i pozycjonowanie produktu, warunki dla ultradźwiękowego wiązania są również główną przyczyną. Tutaj zagłębiamy się w inny powód (warunki wytapiania), które zapalają wodę i szczelność. Kiedy wdrażamy spawanie ultradźwiękowe, najbardziej podstawowym celem jest poszukiwanie wydajności, ale często ignoruje ona zasadnicze aspekty wydajności. Istnieją dwa zjawiska:
Po pierwsze, prędkość opadania, zbyt szybkie buforowanie: prędkość tego formowania, tak aby ciśnienie dynamiczne plus przyspieszenie grawitacyjne spłaszczyło ultradźwiękową linię bezpiecznika, tak aby linia bezpiecznika nie mogła odgrywać roli topienia, tworząc spawanie pseudofazowe .
Po drugie, czas zgrzewania jest zbyt długi: produkty z tworzyw sztucznych otrzymywane przez długoterminową energię cieplną nie tylko stopiły się z tworzywa sztucznego, ale spowodowały także zjawisko koksowania tkanek z tworzywa sztucznego, wytwarzanie otworów piaskowych, wody lub gazu, które przenikają do otworu piaskowego . Jest to najtrudniejsze miejsce do odkrycia przez ogólną technologię produkcji.
