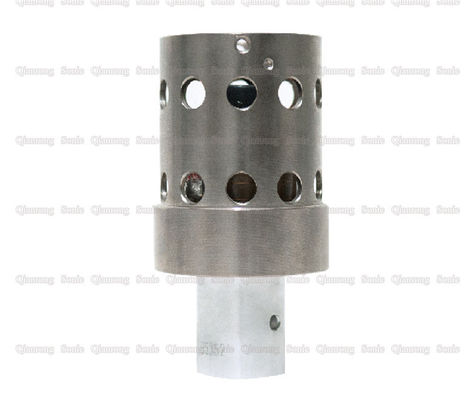

Urządzenie z tworzywa sztucznego Ultradźwiękowy konwerter spawalniczy 20 Khz wykorzystujący model 43A250 43E255 43B260

Opis :

Zamienny konwerter Dukane 20 kHz 110-3122. Standard w systemach Ultra Series Seria ciężkich pras i sterów strumieniowych wykorzystujących modele 43A250, 43A255, 43D255, 43E255, 43A260 lub 43B260.

Przetwornik ultradźwiękowy jest urządzeniem do konwersji energii, którego funkcją jest przekształcenie wejściowej mocy elektrycznej w moc mechaniczną (tj. Fale ultradźwiękowe), a następnie jej przekazanie, podczas gdy zużywa niewielką ilość energii (mniej niż 10%). Dlatego najważniejszym aspektem przy stosowaniu przetworników ultradźwiękowych jest dopasowanie do zacisków wejściowych i wyjściowych, a następnie mechaniczne zamocowanie i wymiary współpracujące. Na rynku dostępnych jest wiele rodzajów urządzeń ultradźwiękowych, a klienci muszą zapewnić dokładne i niezawodne wskaźniki, aby zapewnić, że produkty przetworników ultradźwiękowych dostarczane przez firmę można dopasować do urządzeń ultradźwiękowych firmy w celu uzyskania najlepszej wydajności.

Dane techniczne:

Temperatura pracy przetwornika ultradźwiękowego:

Przetworniki ultradźwiękowe generują ciepło, gdy są używane, co jest spowodowane głównie trzema przyczynami. Jednym z nich jest to, że materiał, który ma być ogrzewany lub poddany obróbce ultradźwiękowej przez przedmiot obrabiany, nagrzeje się lub forma (głowica narzędzia) i klakson będą się nagrzewać przez długi czas, a to ciepło zostanie przekazane do przetwornika. Drugi to utrata mocy samego przetwornika. Ponieważ wydajność konwersji energii nie wynosi 100%, utrata energii jest nieuchronnie przekształcana w ciepło. Wzrost temperatury spowoduje zmianę parametrów przetwornika ultradźwiękowego i stopniowe przejście do stanu najlepszego dopasowania. Co poważniejsze, wzrost temperatury spowoduje pogorszenie wydajności piezoelektrycznego płytki ceramicznej. To z kolei powoduje, że przetwornik ultradźwiękowy działa gorzej i szybciej się nagrzewa, co jest błędnym kołem. Dlatego musimy zapewnić przetwornikowi ultradźwiękowemu dobre warunki chłodzenia, zwykle w temperaturze pokojowej i przy chłodzeniu powietrzem; w razie potrzeby można również zastosować chłodzenie zimnym powietrzem. W normalnych warunkach wzrost temperatury spowodowany przez te dwa punkty jest również normalny, aw normalnych warunkach chłodzenia nie będzie większych problemów.

Wykorzystując model 43A250 43A255 43D255 43E255 43A260 43B260 Plastikowe urządzenie przez konwerter 20 Khz
