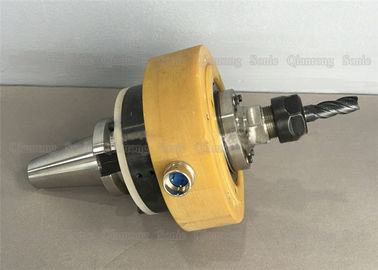

Gładka obróbka powierzchni Obróbka ultradźwiękowa ze złączem HSK63

Opis:

Generator ultradźwiękowy wykrawarki wykorzystuje równolegle ulepszony oscylator, czyli obwód Sile, w części oscylacyjnej. Dostosowując indukcyjność L1 i dostrajając C1, można wygenerować sygnał ultradźwiękowy o zmiennej częstotliwości 17–23 kHz. W to regulacja poziomu mocy, a moc wyjściową można monitorować za pomocą amperomierza (A). Sygnał wyjściowy jest wysyłany do przetwornika wykonanego z ceramiki piezoelektrycznej, który przekształca energię ultradźwiękową w energię drgań mechanicznych. Głowica uderzeniowa wielokrotnie wibruje pod wpływem proszku do mielenia (zwykle piasku ze stali złota) i wody, przez co przetwarzana część znika. Zrób odpowiedni otwór

Dane techniczne:

Funkcje przetwarzania ultradźwiękowego:

(1) Szeroki zakres przetwarzania

za. Może przetwarzać ciężko pracujące materiały niemetaliczne, takie jak stal hartowana, stal nierdzewna, tytan i jego stopy; zwłaszcza niektóre nieprzewodzące materiały niemetaliczne, takie jak szkło, ceramika, kwarc, krzem, agat, kamień szlachetny, diament i różne półprzewodniki i tym podobne mogą być przetwarzane na przewodzące materiały z twardego metalu, takie jak hartowana stal i twardy stop, ale mają niską wydajność .

b. Nadaje się do obróbki głębokich głębokich otworów, cienkościennych części, smukłych prętów, niskiej sztywności i skomplikowanych kształtów oraz wymagających wysokich części;

do. Nadaje się do precyzyjnej obróbki precyzyjnych części, takich jak wysoka precyzja i niska chropowatość powierzchni.

(2) Niska siła skrawania i niskie zużycie mocy skrawania Ponieważ obróbka ultradźwiękowa polega głównie na natychmiastowym lokalnym uderzeniu, siła skrawania makro na powierzchni przedmiotu obrabianego jest niewielka, a naprężenie skrawające i ciepło skrawania są mniejsze.

(3) Wysoka dokładność obróbki detalu i niska chropowatość powierzchni mogą osiągnąć wysoką dokładność obróbki (dokładność wielkości od 0,005 do 0,02 mm) i niską chropowatość powierzchni (wartość Ra od 0,05 do 0,2), brak pozostałości na obrabianej powierzchni Naprężenie, oparzenia itp. , również

Nadaje się do obróbki cienkościennych, wąskich szczelin i części o niskiej sztywności.

(4) Łatwo jest przetwarzać różnego rodzaju otwory, wnęki i powierzchnie formujące o skomplikowanych kształtach.

(5) Narzędzia mogą być przekształcane w bardziej złożone kształty przy użyciu bardziej miękkich materiałów.

(6) Struktura sprzętu do przetwarzania ultradźwiękowego jest ogólnie prosta, łatwa w obsłudze i utrzymaniu.

Gładka obróbka powierzchniowa obróbka ultradźwiękowa 20 Khz ze złączem HSK63
