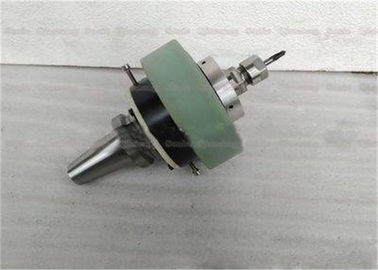

Multitool Obrotowa obróbka ultradźwiękowa z artefaktami Przetwarzanie materiału 100 Watt

Zasada:

Obróbka ultradźwiękowa (USM) wykorzystuje powierzchnię czołową narzędzia do drgań ultradźwiękowych poprzez materiał ścierny

Metoda przetwarzania do obróbki twardych i kruchych materiałów w zawiesinach. Przetwarzanie ultradźwiękowe jest połączonym wynikiem mechanicznego uderzenia i polerowania maszyny do topienia pod wpływem drgań ultradźwiękowych i kawitacji ultradźwiękowej. Najważniejszy jest ciągły wpływ ścierniwa.

Podczas obróbki dodaje się zawiesinę cieczy ściernej między głowicą narzędzia a przedmiotem obrabianym, a niewielki nacisk przykłada się do kierunku drgań głowicy narzędzia, a oscylacje częstotliwości ultradźwiękowej generowane przez generator ultradźwiękowy zamienia się na częstotliwość ultradźwiękową za pomocą przetwornik. Wibracje mechaniczne, klakson będzie wibrował

Powiększenie jest powiększane do 0,01 ~ 0,15 mm, a następnie przekazywane do narzędzia, a powierzchnia czołowa narzędzia jest napędzana w celu uzyskania wibracji ultradźwiękowych, zmuszając zawieszony materiał ścierny w zawieszeniu do ciągłego uderzania w polerowaną powierzchnię pod wpływem drgań ultradźwiękowych narzędzia głowę, a obszar przetwarzania jest przetwarzany. Materiał rozbija się na bardzo drobny

Cząstki są wydmuchiwane z materiału. Chociaż nie ma zbyt wielu materiałów na uderzenie, nadal istnieją pewne prędkości przetwarzania z powodu ponad 16 000 trafień na sekundę. Jednocześnie na zawieszenie wpływ mają drgania ultradźwiękowe końca narzędzia.

Wstrząs ciśnieniowy i kawitacja powodują, że ciecz wnika w pęknięcia przetwarzanego materiału, przyspieszając uszkodzenie, a wstrząs hydrauliczny wymusza także cyrkulację płynu roboczego zawiesiny w szczelinie roboczej, dzięki czemu matowe ścierniwo jest aktualizowane w czasie.

Dane techniczne:

Podanie:

Wiertarka ultradźwiękowa może być używana do wiercenia i grawerowania niektórych materiałów o wysokiej twardości, takich jak kryształ, kamień szlachetny, agat, jadeit, szkło, ceramika i emalia, krzem, ferryt i tak dalej. Ta maszyna składa się z generatora ultradźwiękowego i głowicy przetwarzającej (w tym przetworników, rogów itp.). Obwód generatora ultradźwiękowego pokazano na rysunku. Ten obwód jest prosty i składa się z trzech części: oscylacji, push i wzmocnienia mocy.

20Khz Ultradźwiękowe obrotowe narzędzia do wycinania multitoolów Przetwarzanie materiałów
