Konwerter ultradźwiękowy do ciężkich zastosowań Dukane 41S30 do zastosowań spawalniczych

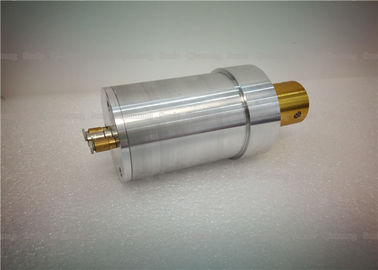

Heavy Duty 20 Khz Ultradźwiękowy przetwornik Dukane 41S30 do zastosowań spawalniczych

Opis :

Ten ultradźwiękowy przetwornik Dukane 41S30 20 kHz wykorzystuje ten sam zespół przetwornika piezoelektrycznego, co standardowy przetwornik o dużej wytrzymałości 110-3122, ale ma szczelną obudowę i 24-calowy przewód zakończony złączem mil-spec, aby ułatwić korzystanie w trudnych warunkach lub tam, gdzie sprzęt musi być schowany w dół do czyszczenia. Obudowa jest wyposażona w złączki do rurki poliuretanowej o średnicy zewnętrznej 1/4 "do doprowadzania suchego powietrza chłodzącego do iz zespołu sterownika. Nie można montować w standardowej prasie Dukane. Wymaga użycia kabla ultradźwiękowego 200-1233-10. Wątek wyjściowy to 1 / 2-20UNF.

Przetwornik przekształca wysoką częstotliwość i wysokie napięcie generatora w wibracje mechaniczne. Jest podstawowym składnikiem ultradźwięków. Klakson jest końcem wyjściowym, a energia wibracji jest przesyłana do urządzenia modulującego przez koniec wyjściowy i jest wzmacniana i przesyłana do formy. Sam róg ma określony współczynnik wzmocnienia amplitudy.

Dane techniczne:

Często zadawane pytania dotyczące przetworników ultradźwiękowych:

1. Wibrator ultradźwiękowy jest wilgotny. Za pomocą miernika można sprawdzić wtyczkę podłączoną do przetwornika. Sprawdź wartość rezystancji izolacji, aby ocenić podstawową sytuację. Ogólnie rezystancja izolacji jest większa niż 5 megaomów. Jeśli wartość rezystancji izolacji nie zostanie osiągnięta, przetwornik jest ogólnie wilgotny. Cały przetwornik (oprócz rozpylonej skrzynki z tworzywa sztucznego) można umieścić w piekarniku na około 3 godziny w temperaturze 100 ° C lub wykorzystać do usunięcia wilgoci do wartości rezystancji. Normalne do tej pory.

2, wibrator przetwornika zostaje zwolniony, materiał ceramiczny jest zepsuty i można go łączyć gołym okiem i megaomomierzem. Zasadniczo, jako środek leczenia awaryjnego, indywidualny uszkodzony wibrator można odłączyć bez wpływu na normalne użycie innych wibratorów.

3, odśluzowywanie wibracyjne, nasz przetwornik jest wykonany z cementu, proces podwójnej gwarancji mocowania śrubowego, w normalnych okolicznościach.

4, perforacja powierzchni wibracyjnej ze stali nierdzewnej, ogólny przetwornik może być używany przez 10 lat przy pełnym obciążeniu, może wystąpić perforacja powierzchni wibracyjnej.
