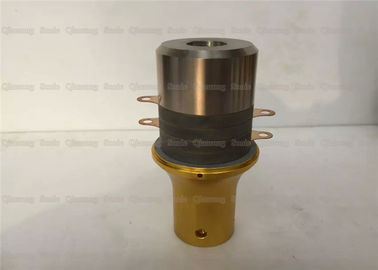

Zamienny ultradźwiękowy konwerter spawalniczy Dukane 110-3122 do systemu serii Ultra Welding

Konwerter zamienny Dukane 20 Khz Ultradźwiękowy 110-3122 dla systemu Ultra Welding Series

Opis :

Zamienny konwerter Dukane 20 kHz 110-3122. Standard w systemach Ultra Series Seria ciężkich pras i sterów strumieniowych wykorzystujących modele 43A250, 43A255, 43D255, 43E255, 43A260 lub 43B260.

Przetworniki ultradźwiękowe to urządzenia przetwarzające energię elektryczną w fale ultradźwiękowe energii mechanicznej. Najbardziej dojrzałe i niezawodne urządzenie, które przekształca energię elektryczną i energię akustyczną poprzez efekt piezoelektryczny, nazywa się przetwornikiem piezoelektrycznym.

Składa się z centralnego elementu piezoceramicznego, przedniej i tylnej metalowej osłony, wstępnie naprężonej śruby, podkładki elektrody i rurki izolacyjnej. Przykręcany przetwornik warstwowy wytwarza stabilne fale ultradźwiękowe, gdy zmienia się obciążenie, i jest najbardziej podstawową i najważniejszą metodą uzyskania źródła napędu ultradźwiękowego. Według różnych konstrukcji przetworniki ultradźwiękowe mają głównie ten sam kształt przedniej i tylnej metalowej osłony. Średnica przedniej pokrywy typu odwróconego klaksonu jest nadmiernie zmniejszona przez rodzaj łuku, cylindryczną stalową tylną pokrywę, a typ kolumny ma przekrój na środku.

Dane techniczne:

Przyczyny, dla których przetwornik jest często zły, to:

1. Strata mocy samego przetwornika jest duża, a przetwornik musi zużywać pewną ilość mocy podczas wibracji. Ta moc strat bezpośrednio odzwierciedla jakość i proces pracy przetwornika, a moc pobierana przez sam przetwornik jest tak mała, jak to możliwe. Im większa siła strat, tym większe obrażenia. W ciężkich przypadkach ceramika piezoelektryczna jest bezpośrednio łamana. Wielkość strat mocy bezpośrednio odzwierciedla proces i jakość przetwornika.
2. Róg ze stopu aluminium przetwornika jest pęknięciem zmęczeniowym (zależnym od trwałości materiału), a amplituda jest duża.
3. Piezoelektryczny element ceramiczny przetwornika jest uszkodzony (przez samą ceramikę piezoelektryczną wytrzymałość mechaniczna powoduje straty i ciepło, przeciążenie i wysoką moc wyjściową, luźne)

Konwerter zamienny Dukane 20 Khz Ultradźwiękowy 110-3122 dla systemu Ultra Welding Series
