skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-W70D |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowany w drewnianą skrzynkę |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 jednostek miesięcznie |
| nazwy produktów: | Maszyna do osadzania drutu ultradźwiękowego | Częstotliwość: | 70 kHz |
|---|---|---|---|
| Moc: | 50W | Napięcie: | 220V |
| Rękaw ochronny: | φ16 * 121mm | głowica spawalnicza: | Przysłona 0,3 mm lub 0,5 mm |
| Chłodzenie sprężarki powietrza: | ＞ 0,1 MPa / jednostkę | Generator: | Generator cyfrowy |
| Podkreślić: | zgrzewarka ultradźwiękowa,przenośna zgrzewarka ultradźwiękowa |
||
Szeroko stosowana w spawaniu Antena do pozycjonowania arkuszy PVC wszczepiona przez ultradźwiękową spawarkę 70 Khz
Opis:
Ultradźwiękowa technologia anteny drutowej to szybki system do osadzania drutu antenowego w nieprzewodzącym (np. Z tworzywa sztucznego) arkuszu, na którym montowane są układy elektroniczne do produkcji wielu kart inteligentnych lub tym podobnych. Drut antenowy jest instalowany w nieprzewodzącym arkuszu za pomocą siłownika ultradźwiękowego, który jest przesuwany w górę i w dół względem arkusza. Ruch siłownika względem podłoża jest kontrolowany przez interakcję między stacjonarnym magnesem cewki głosowej a cewką głosową, która jest sprzężona z ultradźwiękowym urządzeniem uruchamiającym i ruchoma z zespołem suwaka. Drut antenowy jest podawany do siłownika ultradźwiękowego ze szpuli dozującej drut antenowy za pośrednictwem zespołu luźnego. Zespół luźny zawiera enkoder reagujący na wzrost napięcia w linii podawania drutu anteny. W zależności od mocy enkodera prędkość i obrót szpuli dozującej drut jest kontrolowany do momentu wyeliminowania napięcia w linii podawania drutu anteny.
Zasada:
Zasada działania urządzenia do osadzania ultradźwiękowego polega na przekształceniu prądu 50/60 Hz w prąd przemienny o wysokiej częstotliwości przez generator ultradźwiękowy, a następnie wprowadzenie energii elektrycznej do przetwornika ultradźwiękowego w celu wygenerowania ruchu mechanicznego wysokiej częstotliwości, a następnie mechanicznego ruch można zmienić za pomocą jednego zestawu. Modulator amplitudy amplitudy jest przenoszony na głowicę spawalniczą, a głowica spawalnicza przekazuje otrzymaną energię drgań do części spawanego przedmiotu spawanego, w której energia drgań zamieniana jest na energię cieplną przez tarcie, tworzywo topi się, a drut rozładowuje się w krótkim czasie. Pochowany w plastikowym arkuszu.
Dane techniczne:
| Rodzaj | QR-W70D |
| Częstotliwość (KHz) | 70 kHz |
| Spust | Kontrola zewnętrzna |
| głowa spawacza | Materiał ze stopu tytanu |
| Otwór do gwintowania | Φ0,3 mm lub Φ0,5 mm |
| Kod zasilania | 5 mln |
| Generator | Generator cyfrowy |
| Rozmiar generatora | 155 * 265 * 170 mm |
| Wymiar okładki | Φ16X121mm |
| Materiał na okładkę | Aluminium |
| Sposób chłodzenia | chłodzenie sprężonego powietrza (przewód Φ4 mm) |
| Prędkość | 0,1-0,3 m / s |
| Cykl stały wątku | długość 60000 m / s |
Funkcje:
1. Ultradźwiękowy system sadzenia jest wyposażony w nową wersję inteligentnego generatora CNC, który jest automatycznie uzupełniany przez wyszukiwanie częstotliwości i ściganie częstotliwości.
2. Głowica narzędziowa 70K ma średnicę otworu 0,3 mm i 0,5 mm dla użytkowników o różnych potrzebach.
3. Wszystkie wyloty otworów na gwint głowicy narzędziowej i obwód powierzchni spawania są zaokrąglone, aby uniknąć pęknięcia drutu.
4. Materiał powłoki ochronnej przetwornika ultradźwiękowego jest wykonany ze stopu aluminium, który ma dobre odprowadzanie ciepła, wysoką odporność na ciśnienie i dobrą odporność na zużycie.
5. W systemie ultradźwiękowym przetwornik i głowica narzędziowa są dokładnie skalibrowane przed opuszczeniem fabryki. Nie demontuj i nie demontuj ich. Po rozmontowaniu przetwornik może ulec uszkodzeniu.
6. Jeśli potrzebujesz przerobić głowicę narzędziową lub inne specjalne wymagania, prosimy o wcześniejsze poinformowanie firmy, możemy ją dostosować przed opuszczeniem fabryki.
Porównaj z technologią anteny do trawienia:
Ultracienka karta IC jest możliwa dzięki procesowi osadzania ultradźwiękowego, co skutecznie rozwiąże problem awarii technologii trawienia anteny w zastosowaniu ultracienkiej karty IC, co może zmniejszyć szybkość złomowania i koszty ponownego użycia. Karta IC wyprodukowana w procesie osadzania ultradźwiękowego jest taka sama jak karta IC wyprodukowana w tradycyjnym procesie, więc jej średni okres użytkowania będzie dłuższy niż ultra-cienka karta IC wyprodukowana w procesie anteny trawiącej (6 lat). Dwa różne procesy, różnica materiałowa polega głównie na części antenowej, materiałem antenowym zastosowanym w procesie anteny do trawienia jest arkusz PET (politereftalan etylenu, PET) o grubości 0,078 mm i precyzyjnie wytrawiony drut aluminiowy oraz proces osadzania ultradźwięków antena do emaliowanego drutu miedzianego, taka sama wydajność produkcyjna karty IC, zgodnie z ceną materiału trawienia anteny cena jest około 2 razy wyższa niż miedzi, więc zastosowanie procesu osadzania ultradźwiękowego do produkcji ultracienkiej karty IC Cena wynosi również nieco lepiej. Masowa produkcja ultracienkich CARD IC będzie miała ogromny wpływ na ciągły rozwój branży kart inteligentnych.

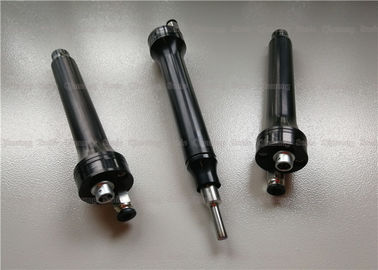

Szeroko stosowana w spawaniu Antena do pozycjonowania arkuszy PVC wszczepiona przez ultradźwiękową spawarkę 70 Khz
