Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | QRsonic |
Orzecznictwo: | CE |
Numer modelu: | QR-5020-CJ20 |
Minimalne zamówienie: | 1 szt. |
Cena: | Negotation |
Szczegóły pakowania: | Pakowane w karton |
Czas dostawy: | 3 dni robocze |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 2000szt miesięcznie |
nazwy produktów: | Ultradźwiękowy konwerter zamienny | Częstotliwość: | 20 kHz |
---|---|---|---|
Moc wyjściowa: | 3300 watów | Wspólna śruba: | 1 / 2-20UNF |
Średnica tarczy ceramicznej: | 50mm | Pojemność: | 18-20nf |
Amplituda: | 10um | aplikacji: | Ultradźwiękowa spawarka do tworzyw sztucznych |
High Light: | ultrasonic welding machine parts,ultrasonic converter |

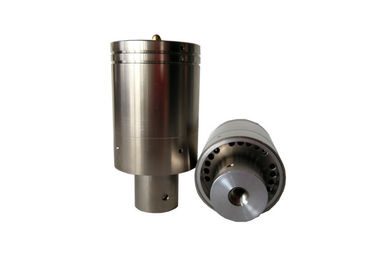

20 Khz Wymień ultradźwiękowy konwerter spawalniczy CJ20 na zgrzewarkę plastikową Branson 2000
Opis :
Konwertery ultradźwiękowe i przetworniki ultradźwiękowe są jednym i tym samym. Istnieje jeden ultradźwiękowy producent OEM, Dukane Corporation, który używa terminu przetwornik. Wszyscy inni ultradźwiękowi producenci OEM, tacy jak Branson, Sonics and Materials, Rinco, Telesonics i Herrmann nazywają je konwerterami lub konwerterami.
Konwertery lub przetworniki robią to samo… przekształcają energię elektryczną w ruch mechaniczny… dzięki czemu nasz ładunek elektryczny jest wprowadzany na powierzchnię ceramiki z pożądaną częstotliwością, co z kolei daje nam ruch lub wibracje na końcu roboczym konwertera .
Konwerter jest nakręcony na wzmacniacz, który zwiększa, zmniejsza lub po prostu przenosi ruch z powierzchni konwertera na klakson lub sonotrodę, jak to nazywamy.
przetwornik ultradźwiękowy jest urządzeniem do konwersji energii, którego funkcją jest zamiana wejściowej mocy elektrycznej na moc mechaniczną (tj. fale ultradźwiękowe), a następnie jej przekazanie, podczas gdy zużywa niewielką ilość energii (mniej niż 10%). Dlatego najważniejszym aspektem przy stosowaniu przetworników ultradźwiękowych jest dopasowanie do zacisków wejściowych i wyjściowych, a następnie mechaniczne zamocowanie i wymiary współpracujące. Na rynku dostępnych jest wiele rodzajów urządzeń ultradźwiękowych, a klienci muszą zapewnić dokładne i niezawodne wskaźniki, aby zapewnić, że produkty przetworników ultradźwiękowych dostarczane przez firmę można dopasować do urządzeń ultradźwiękowych firmy w celu uzyskania najlepszej wydajności.
Dane techniczne:
Model | QR-5020-CJ20 |
Częstotliwość | 20 khz |
Moc wyjściowa | 3300 watów |
Wspólna śruba | 1 / 2-20UNF |
Średnica tarczy ceramicznej | 50mm |
Ilość krążków ceramicznych | 4 szt |
Pojemność | 18-20nf |
Amplituda | 10 um |
Podanie | Zgrzewarka do tworzyw sztucznych |
Częstotliwość rezonansowa:
Częstotliwość odnosi się do częstotliwości mierzonej metodą linii przesyłowej z wykorzystaniem generatora częstotliwości, miliwoltomierza lub podobnego, lub częstotliwości mierzonej za pomocą analizatora impedancji lub podobnego. Ogólnie znany jako mała częstotliwość sygnału. Naprzeciwko jest górna częstotliwość, która jest rzeczywistą częstotliwością roboczą mierzoną przez klienta, gdy przetwornik jest podłączony do zasilania napędu za pomocą kabla i jest rozładowany lub obciążony. Ponieważ obwód dopasowujący klienta jest inny, ten sam przetwornik z różnymi zasilaczami napędowymi pokazuje różne częstotliwości, dlatego taka częstotliwość nie może być wykorzystana jako podstawa zamówienia.
Przyczyny, dla których przetwornik jest często zły, to:
1. Strata mocy samego przetwornika jest duża, a przetwornik musi zużywać pewną ilość mocy podczas wibracji. Ta moc strat bezpośrednio odzwierciedla jakość i proces pracy przetwornika, a moc pobierana przez sam przetwornik jest tak mała, jak to możliwe. Im większa siła strat, tym większe obrażenia. W ciężkich przypadkach ceramika piezoelektryczna jest bezpośrednio łamana. Wielkość strat mocy bezpośrednio odzwierciedla proces i jakość przetwornika.
2. Róg ze stopu aluminium przetwornika jest pęknięciem zmęczeniowym (zależnym od trwałości materiału), a amplituda jest duża.
3. Piezoelektryczny element ceramiczny przetwornika jest uszkodzony (przez samą ceramikę piezoelektryczną wytrzymałość mechaniczna powoduje straty i ciepło, przeciążenie i wysoką moc wyjściową, luźne)
20 Khz Wymień ultradźwiękowy konwerter spawalniczy CJ20 na zgrzewarkę plastikową Branson 2000
