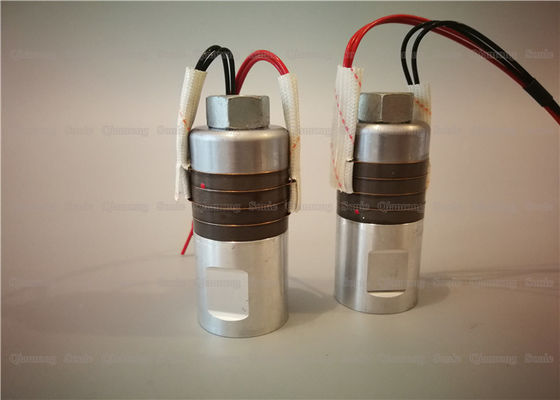

700 w ultradźwiękowy przetwornik piezoelektryczny z 4 sztuk ceramiki piezoelektrycznej PZT4

MOQ:	1 szt.
Cena £:	Negotation
standard packaging:	Pakowane w karton
Delivery period:	3 dni robocze
payment method:	T/T, Western Union
Supply Capacity:	2000szt miesięcznie

Szczegółowe informacje

Product Description

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

QRsonic

Orzecznictwo

Numer modelu

QR-3030-4BZ

nazwy produktów:

ultradźwięki przetwornika piezoelektrycznego

Częstotliwość:

30 kHz

Moc wyjściowa:

700 watów

Wspólna śruba:

Średnica tarczy ceramicznej:

Ilość krążków ceramicznych:

4 szt

Pojemność:

6.2–7.2nf

Amplituda:

Podkreślić:

ultradźwiękowy przetwornik piezoelektryczny

przetwornik ultradźwiękowy wysokiej częstotliwości

Product Description

Przetwornik ultradźwiękowy o wysokiej częstotliwości 700 w 30 kHz z 4 sztuk ceramiki piezoelektrycznej PZT4

Dane techniczne:

Model	QR-3030-4BZ
Częstotliwość	30kHz
Moc wyjściowa	700 watów
Wspólna śruba	M10
Średnica tarczy ceramicznej	30 mm
Ilość krążków ceramicznych	4 szt
Pojemność	6.2–7.2nf
Amplituda	6 um
Podanie	Zgrzewarka do tworzyw sztucznych

Parametry:

Typ kolumnowy NTK TYPE
Przedmiot nr.	Podłączyć śrubę	Średnica ceramiczna (mm)	Ilość ceramiki (szt.)	Częstotliwość (kHz)	Pojemność			moc (W)
Przedmiot nr.	Podłączyć śrubę	Średnica ceramiczna (mm)	Ilość ceramiki (szt.)	Częstotliwość (kHz)	Żółty	Szary	czarny	moc (W)
7015-4BZ	M20 X 1,5	70	4	15	12500-14000		17000–19000	2600
6015–4BZ	M20 X 1,5	60	4	15	8000–10000	10000–12000	12500–13500	2200
6015–6BZ	M20 X 1,5	60	6	15	14000–16000		19500–21000	2600
5015–4BZ	M18 X 1,5	50	4	15	12000–13000	13000-14300	15000–17000	1500
4015–4BZ	M16 X 1	40	4	15	10000–11000	10500–11500		700
5520-4BZ	M18 X 1	55	4	20	10000–11000	10500–11500	14300–20000	2000
5020–6BZ	M18 X 1,5	50	6	20	18500-20000		22500–25000	2000
5020–4BZ	M18 X 1,5	50	4	20	11000–13000	13000–15000	15000–17000	1500
5020-2BZ	M18 X 1,5	50	2)	20	6000–6500	6500–7000	8000–9000	800
5020–4CZ	M18 X 1,5	50	4	20	11000-12000	13000–14000	14500–16000	1500
5020–4 Hz	M18 X 1,5	50	4	20			11000-12000	1500
5020–4BL	M18 X 1,5	50	4	20	11000-12500			1500
4020–4BZ	1 / 2-20UNF	40	4	20	9000–10000	9500-11000		900
4020-2BZ	1 / 2-20UNF	40	2)	20		4800–500		500
3820–4BZ	1 / 2-20UNF	38	4	20	6500–7500			800
Typ kolumnowy NTK TYPE
Przedmiot nr.	Podłączyć śrubę	Średnica ceramiczna (mm)	Ilość ceramiki (szt.)	Częstotliwość (kHz)	Pojemność			moc (W)
Przedmiot nr.	Podłączyć śrubę	Średnica ceramiczna (mm)	Ilość ceramiki (szt.)	Częstotliwość (kHz)	Żółty	Szary	czarny	moc (W)
5025-2BZ	M12 X 1	50	2)	25	5000-5600		7000–8000	500
3828-2BZ	1 / 2-20UNF	38	2)	28	3800–4300			500
3828–4BZ	1 / 2-20UNF	38	4	28	7600–8500		10500-12000	800
3028-2BZ	3 / 8-24UNF	30	2)	28	2700–3100	3400–3800		400
3028–4BZ	M10 * 1	30	4	28		6000–7000		700
2528–4FZ	M8 X 1	25	4	28	3900–4300			400
2528-2FZ	M8 X 1	25	2)	28	1950–2200	2200–2500		300
3030–4BZ	M10	30	4	30		6200–6900		700
3035-2FZ	3 / 8-24UNF	30	2)	35	2700–3100			500
3035-4BZ	M10 X 1	30	4	35	5000–6200			800
2535-2FZ	M8 X 1	25	2)	35	1900–2200			400
2540-2BZ	3 / 8-24UNF	25	2)	40		2000–2300		500
3040–4BZ	M10	30	4	40	5500–6200			1000
3050–4BZ	M8	30	4	50	5500–6200			600
1560-2BZ	M6 X 0,75	15	2)	60			700–800	100

Podanie:

Technologia ultradźwiękowa jest szeroko stosowaną nieniszczącą technologią testowania opartą na teorii akustycznej i jest stosowana w elektronice, komunikacji, medycynie, biologii i fizyce. W nowoczesnej technologii detekcji przetworniki opracowane w technologii ultradźwiękowej zyskują coraz większą uwagę ze względu na ich wysoką czułość i wysoką precyzję.
Przetworniki powszechnie stosowane w procesie wykrywania to: przetworniki piezoelektryczne, przetworniki magnetostrykcyjne, przetworniki elektromagnetyczne i przetworniki laserowe. Najczęściej stosowanym jest przetwornik piezoelektryczny, którego rdzeniem jest płytka piezoelektryczna. Wafel piezoelektryczny może ulec deformacji pod wpływem ciśnienia, co powoduje polaryzację samego wafla, a dodatnie i ujemne związane ładunki pojawiają się na powierzchni wafla, a efekt ten jest efektem piezoelektrycznym. Ponadto efekt piezoelektryczny jest odwracalny, to znaczy odkształcenie występuje po przyłożeniu napięcia do płytki. W procesie wykrywania efekt ultradźwiękowy może być generowany przez odwrotny efekt piezoelektryczny sondy ultradźwiękowej, a efekt piezoelektryczny jest wykorzystywany do osiągnięcia celu odbioru fali ultradźwiękowej.

Przetwornik ultradźwiękowy o wysokiej częstotliwości 700 w 30 kHz z 4 sztuk ceramiki piezoelektrycznej PZT4
