skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-T35 |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Nazwa produktów: | Ultradźwiękowy konwerter zastępczy | Częstotliwość: | 35 kHz |
|---|---|---|---|
| Moc wyjściowa: | 1200 wat | Śruba łącząca: | M8 |
| Średnica tarczy ceramicznej: | 25mm | Pojemność: | 2.1-2.3nf |
| Amplituda: | 6um | Podanie: | Wymiana przetwornika Telsonic |
| Podkreślić: | Przetwornik Telsonic Ultradźwiękowy konwerter spawalniczy,ultradźwiękowy konwerter spawalniczy 35 Khz,ultradźwiękowy konwerter spawalniczy M8 |
||

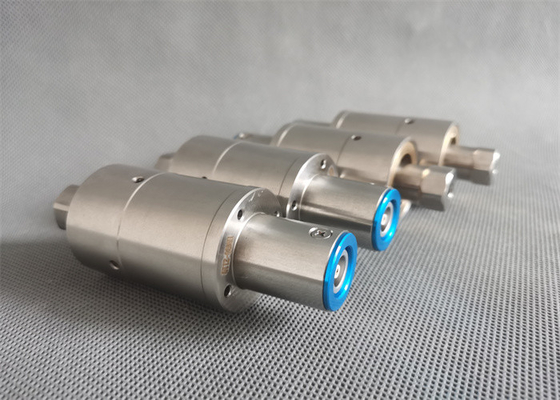

Konwerter zamienny 35 Khz Ultradźwiękowy pasujący do generatora telsonic
Opis:
Zgodnie z parametrami oryginalnego przetwornika Telsonic jest on dopasowany do skrzynki elektrycznej Telsonic.QRsonic wykorzystuje wysokiej jakości ceramikę piezoelektryczną o wysokiej konsystencji, zaprojektowaną zgodnie z oryginalną strukturą, stabilną pracą, wysoką stabilnością, wysoką konsystencją, testem wysokiego obciążenia, niegorącą, wysoką amplitudą, niską impedancją, stabilną falą, charakterystyką fali ciągłej.
Zamienny konwerter Telsonic SE3512C.Przetwornik ultradźwiękowy to urządzenie, które może zamieniać energię elektryczną o wysokiej częstotliwości na energię mechaniczną.Jest to generalnie ceramika magnetostrykcyjna i piezoelektryczna.Moc wyjściowa jest wysyłana do generatora ultradźwiękowego, a następnie do przetwornika ultradźwiękowego.Urządzenie do wyprowadzania ultradźwiękowego może generować fale ultradźwiękowe.
Dane techniczne:
| Model | QR-T35 |
| Częstotliwość | 35 kHz |
| Moc wyjściowa | 1000 wat |
| Śruba łącząca | M8 |
| Średnica tarczy ceramicznej | 25mm |
| Ilość dysków ceramicznych | 4 szt. |
| Pojemność | 2.1-2.3nf |
| Amplituda | 6 um |
| Podanie | Zgrzewarka do tworzyw sztucznych |
Specyfikacja:
| Onoem Nie |
Połącz śrubę (rozmiar)
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.)
|
Częstotliwość rezonansowa (khz)
|
Moc wejściowa | Maszyna |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson Seria 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson Seria 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W lub IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Spawarki Branson 40 khz |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Spawarki Branson 40 khz |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20 khz Dukane Heavy Duty |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Model Dukane 43A250, 43A255, 43D255, 43E255, 43A260 lub 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Model Dukane 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | Spawarki Dukane 40 khz |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | Spawarki Dukane 40 khz |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | Spawacze Rinco 35 Khz |
| 17-QR-R35 | M8*1,25 | 25 | 2 | 35 | 500 | Spawacze Rico 35 kHz |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Maszyna telsoniczna 35 khz |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Przedmioty specjalne można dostosować.
Proces produkcji przetwornika ultradźwiękowego:
Przetwornik składa się z powłoki, dopasowanej warstwy, piezoelektrycznego przetwornika z ceramicznym dyskiem, podkładki, kabla wyprowadzającego i odbiornika matrycowego talerzy.Piezoelektryczny przetwornik ceramiczny wykonany jest z materiału piezoelektrycznego PZT-5 spolaryzowanego w kierunku grubości.Odbiornik typu Cymbal array składa się z 8-16 przetworników talerzowych, dwóch metalowych pierścieni i gumowych podkładek.
1. Wysuszyć za pomocą pistoletu na gorące powietrze
2. Najpierw umieść arkusz elektrody
3. Ceramika, arkusze elektrod, ceramika
4. Tylna pokrywa, śruby
5. Pozycjonowanie
6. Dopalacz
7. Klej
8. Włóż piekarnik
9. Przetestuj za pomocą maszyny testującej
10. Nalewanie
11. Przetestuj ponownie przed zapakowaniem
