skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-7015-4BZ-BZ |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| nazwy produktów: | Ultradźwiękowy oscylator spawalniczy | Moc wyjściowa: | 3600W |
|---|---|---|---|
| Częstotliwość: | 15 Khz | Średnica tarczy ceramicznej: | 70mm |
| Ilość dysków ceramicznych: | 4 szt. | Pojemność: | 12,5-14nf |
| Waga netto: | 6,5 kg | Aplikacja: | Zgrzewarka ultradźwiękowa do tworzyw sztucznych |
| Podkreślić: | Przetwornik ultradźwiękowy 3600 w do spawania,ultradźwiękowy przetwornik spawalniczy 3600 w,ceramiczny ultradźwiękowy przetwornik spawalniczy 70 mm |
||

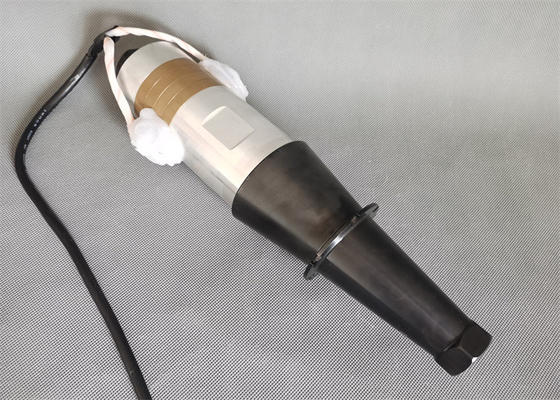

Ultradźwiękowy przetwornik spawalniczy o dużej mocy 3600 W 15 Khz z ceramiką o średnicy 70 mm
Opis:
Oscylator ultradźwiękowy, jak sama nazwa wskazuje, to funkcjonalne elementy, które dopasowują amplitudę drgań ultradźwiękowych do przetworników ultradźwiękowych.Jego główną funkcją jest zmiana amplitudy przetwornika (ogólnie zwiększenie), poprawa współczynnika drgań, poprawa wydajności, poprawa współczynnika jakości mechanicznej, zwiększenie odporności na ciepło, rozszerzenie zakresu temperatur i wydłużenie żywotności przetwornika.Przetwornik ultradźwiękowy dostosowuje dopasowanie obciążenia między przetwornikiem a głowicą narzędzia ultradźwiękowego, instalując tubę (ultradźwiękową), która zmniejsza impedancję rezonansową i sprawia, że pracuje z częstotliwością rezonansową, aby poprawić wydajność konwersji elektroakustycznej.Zmniejsza wytwarzanie ciepła przez przetwornik ultradźwiękowy i zwiększa żywotność.
Dane techniczne:
| Model | QR-7015-4BZ-BZ |
| Częstotliwość | 15 kHz |
| Moc wyjściowa | 3600 wat |
| Śruba łącząca | M16*1 |
| Średnica tarczy ceramicznej | 70mm |
| Ilość dysków ceramicznych | 4 szt. |
| Pojemność | 12,5-14nf |
| Aplikacja | Zgrzewarka do tworzyw sztucznych |
Parametry:
|
Przedmiot nr.
|
Połącz śruba (rozmiar)
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.)
|
Pojemność |
Moc wejściowa (W)
|
||
| Żółty | Szary | Czarny | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
W następujących przypadkach krąg admitancji i krzywa przewodności piezoceramiki lub przetwornika mogą być nieprawidłowe:
1) Przetwornik pęka podczas montażu.
2) Ceramika piezoelektryczna sama w sobie ma problemy, takie jak wewnętrzne rozwarstwienie.
3) Wystąpił problem z konstrukcją lub montażem tuby ultradźwiękowej i formy.
4) Zderzają się części wokół pręta naprężającego spowodowane różnicą koncentryczności przetwornika.Generalnie wykres admitancji i parametry są ze sobą powiązane.Jeżeli wykres admitancji wibratora jest normalny, R1 jest niższe, a Qm wyższe.W przeciwnym razie, jeśli wykres admitancji wibratora jest nieprawidłowy, R1 jest ogólnie większe, a Qm mniejsze..
Ultradźwiękowy przetwornik spawalniczy o dużej mocy 3600 W 15 Khz z ceramiką o średnicy 70 mm
