skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-3030-4BZ |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000szt miesięcznie |
| nazwy produktów: | Ultradźwiękowy przetwornik spawalniczy | Częstotliwość: | 30 kHz |
|---|---|---|---|
| Moc wyjściowa: | 700 watów | Wspólna śruba: | M10 |
| Średnica tarczy ceramicznej: | 30mm | Ilość krążków ceramicznych: | 4 szt |
| Pojemność: | 6.2–7.2nf | Amplituda: | 6um |
| Podkreślić: | ultradźwiękowy przetwornik piezoelektryczny,przetwornik ultradźwiękowy wysokiej częstotliwości |
||

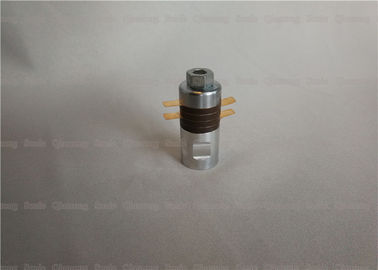

Wysokowydajny ultradźwiękowy przetwornik spawalniczy 30 kHz 700 w do ręcznego urządzenia spawalniczego
Opis:
Technologia ultradźwiękowa jest szeroko stosowaną nieniszczącą technologią testową opartą na teorii akustycznej i jest stosowana w elektronice, komunikacji, medycynie, biologii i fizyce. W nowoczesnej technologii detekcji przetworniki opracowane w technologii ultradźwiękowej zyskują coraz większą uwagę ze względu na swoją wysoką czułość i wysoką precyzję.
Przetworniki powszechnie stosowane w procesie wykrywania to: przetworniki piezoelektryczne, przetworniki magnetostrykcyjne, przetworniki elektromagnetyczne i przetworniki laserowe. Najczęściej stosowany jest przetwornik piezoelektryczny, którego rdzeniem jest płytka piezoelektryczna. Wafel piezoelektryczny może ulec deformacji pod wpływem ciśnienia, co powoduje polaryzację samego wafla, a dodatnie i ujemne związane ładunki pojawiają się na powierzchni wafla, a efekt ten jest efektem piezoelektrycznym. Ponadto efekt piezoelektryczny jest odwracalny, to znaczy odkształcenie występuje po przyłożeniu napięcia do płytki. W procesie wykrywania efekt ultradźwiękowy może być generowany przez odwrotny efekt piezoelektryczny sondy ultradźwiękowej, a efekt piezoelektryczny jest wykorzystywany do osiągnięcia celu odbierania fali ultradźwiękowej.
Dane techniczne:
| Model | QR-3030-4BZ |
| Częstotliwość | 30kHz |
| Moc wyjściowa | 700 watów |
| Wspólna śruba | M10 |
| Średnica tarczy ceramicznej | 30 mm |
| Ilość krążków ceramicznych | 4 szt |
| Pojemność | 6.2–7.2nf |
| Amplituda | 6 um |
| Podanie | Zgrzewarka do tworzyw sztucznych |
Zasada:
Parametry:
| Typ kolumnowy TYP NTK | ||||||||
Przedmiot nr. | Podłącz śrubę | Średnica ceramiczna (mm) | Ilość ceramiki (szt.) | Częstotliwość (kHz) | Pojemność | moc (W) | ||
| Żółty | Szary | czarny | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000–19000 | 2600 | |
| 6015–4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000–10000 | 10000–12000 | 12500–13500 | 2200 |
| 6015–6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000–16000 | 19500–21000 | 2600 | |
| 5015–4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000–13000 | 13000-14300 | 15000–17000 | 1500 |
| 4015–4BZ | M16 X 1 | 40 | 4 | 15 | 10000–11000 | 10500–11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000–11000 | 10500–11500 | 14300–20000 | 2000 |
| 5020–6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500–25000 | 2000 | |
| 5020–4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000–13000 | 13000–15000 | 15000–17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2) | 20 | 6000–6500 | 6500–7000 | 8000–9000 | 800 |
| 5020–4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000–14000 | 14500–16000 | 1500 |
| 5020–4 Hz | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020–4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020–4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000–10000 | 9500–11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2) | 20 | 4800–500 | 500 | ||
| 3820–4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500–7500 | 800 | ||
| Typ kolumnowy TYP NTK | ||||||||
Przedmiot nr. | Podłącz śrubę | Średnica ceramiczna (mm) | Ilość ceramiki (szt.) | Częstotliwość (kHz) | Pojemność | moc (W) | ||
| Żółty | Szary | czarny | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2) | 25 | 5000-5600 | 7000–8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2) | 28 | 3800–4300 | 500 | ||
| 3828–4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600–8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2) | 28 | 2700–3100 | 3400–3800 | 400 | |
| 3028–4BZ | M10 * 1 | 30 | 4 | 28 | 6000–7000 | 700 | ||
| 2528–4FZ | M8 X 1 | 25 | 4 | 28 | 3900–4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2) | 28 | 1950–2200 | 2200–2500 | 300 | |
| 3030–4BZ | M10 | 30 | 4 | 30 | 6200–6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2) | 35 | 2700–3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000–6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2) | 35 | 1900–2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2) | 40 | 2000–2300 | 500 | ||
| 3040–4BZ | M10 | 30 | 4 | 40 | 5500–6200 | 1000 | ||
| 3050–4BZ | M8 | 30 | 4 | 50 | 5500–6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2) | 60 | 700–800 | 100 | ||
Przewaga konkurencyjna:
1. Importowane dyski ceramiczne i najwyższej jakości surowce aluminiowe
2. Po zmontowaniu przetworniki są poddawane starzeniu przed badaniem i końcowym montażem. Właściwości materiałów piezoelektrycznych mogą się zmieniać z czasem i ciśnieniem, więc trochę czasu na półce przed testem zidentyfikuje materiał niezgodny.
3. Testowanie jeden po drugim, aby upewnić się, że wydajność każdego przetwornika jest doskonała.
4. W dobrej odporności na ciepło, może być stosowany w szerokim zakresie temperatur o długiej żywotności i wysokiej niezawodności.
Wysokowydajny ultradźwiękowy przetwornik spawalniczy 30 kHz 700 w do ręcznego urządzenia spawalniczego
