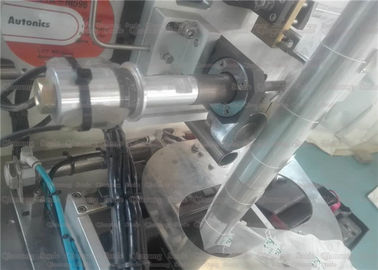

28Khz 300W Ultradźwiękowy przetwornik spawalniczy z tworzywa sztucznego do piramidowej torebki na herbatę

28Khz 300W Ultradźwiękowy przetwornik do spawania plastiku do piramidowej torebki na herbatę

Skład przetwornika ultradźwiękowego:

Przetworniki ultradźwiękowe są urządzeniami energetycznymi, które przekształcają energię elektryczną, mechaniczną lub akustyczną z jednej formy energii w drugą, znaną również jako przetworniki ultradźwiękowe, znane również jako czujniki aktywne. Jednym z najbardziej dojrzałych i niezawodnych jest urządzenie, które przekształca energię elektryczną i energię akustyczną poprzez efekt piezoelektryczny, znany również jako przetwornik piezoelektryczny.

Przetwornik składa się z obudowy, dopasowanej warstwy, piezoceramicznego przetwornika dyskowego, podkładu, kabla ekstrakcyjnego i odbiornika matrycy talerzy. Piezoelektryczny ceramiczny przetwornik tarczowy wykonany jest z materiału piezoelektrycznego PZT-5 o polaryzacji w kierunku polaryzacji. Odbiornik matrycowy składa się z 8 do 16 przetworników talerzy, dwóch metalowych pierścieni i gumowych uszczelek. Piezoelektryczny ceramiczny przetwornik tarczowy jest wykorzystywany jako podstawowy przetwornik ultradźwiękowy do przesyłania i odbierania sygnałów ultradźwiękowych; odbiornik macierzy talerzy znajduje się nad tarczowym przetwornikiem piezoelektrycznym jako odbiornik ultradźwiękowy do odbierania sygnałów echa dopplerowskiego na dysku poza pasmem przetwornika. Odległość robocza według wynalazku jest większa niż 35 m, szerokość pasma częstotliwości osiąga 10 kHz, i można wykryć cel na duże odległości poruszający się z dużą prędkością.

Dane techniczne:

Temperatura pracy przetwornika ultradźwiękowego

Przetworniki ultradźwiękowe generują ciepło, gdy są używane, co jest spowodowane głównie trzema przyczynami. Jednym z nich jest to, że materiał, który ma być ogrzewany lub poddany obróbce ultradźwiękowej przez przedmiot obrabiany, nagrzeje się lub forma (głowica narzędzia) i klakson będą się nagrzewać przez długi czas, a to ciepło zostanie przekazane do przetwornika. Drugi to utrata mocy samego przetwornika. Ponieważ wydajność konwersji energii nie wynosi 100%, utrata energii jest nieuchronnie przekształcana w ciepło. Wzrost temperatury spowoduje zmianę parametrów przetwornika ultradźwiękowego i stopniowe przejście do stanu najlepszego dopasowania. Co poważniejsze, wzrost temperatury spowoduje pogorszenie wydajności piezoelektrycznego płytki ceramicznej. To z kolei powoduje, że przetwornik ultradźwiękowy działa gorzej i szybciej się nagrzewa, co jest błędnym kołem. Dlatego musimy zapewnić przetwornikowi ultradźwiękowemu dobre warunki chłodzenia, zwykle w temperaturze pokojowej i przy chłodzeniu powietrzem; w razie potrzeby można również zastosować chłodzenie zimnym powietrzem. W normalnych warunkach wzrost temperatury spowodowany przez te dwa punkty jest również normalny, aw normalnych warunkach chłodzenia nie będzie większych problemów.
