skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-2540-4BD |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| nazwy produktów: | Ultradźwiękowy przetwornik piezoelektryczny | częstotliwość: | 40 Khz |
|---|---|---|---|
| Moc wyjściowa: | 300 watów | Śruba łącząca: | M8 |
| Średnica tarczy ceramicznej: | 25mm | Ilość dysków ceramicznych: | 4 szt. |
| Pojemność: | 4,5-6,5nf | Amplituda: | 4um |
| Podkreślić: | Aktywny czujnik ultradźwiękowy przetwornik piezoelektryczny,piezoelektryczny przetwornik ultradźwiękowy 40 kHz,300 watowy przetwornik ultradźwiękowy 40 kHz |
||

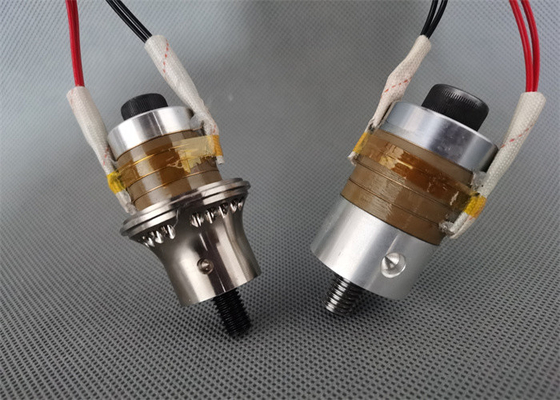

Aktywny czujnik piezoelektryczny przetwornik ultradźwiękowy 40 Khz do spawania lub cięcia
Opis:
Przetworniki ultradźwiękowe 40 kHz przekształcają energię elektryczną, energię mechaniczną lub energię akustyczną z jednej formy energii na inną formę urządzenia energetycznego, znanego również jako przetwornik ultradźwiękowy, znany również jako czujnik aktywny.Jednym z najbardziej dojrzałych i niezawodnych jest urządzenie przetwarzające energię elektryczną i akustyczną za pomocą efektu piezoelektrycznego, znane również jako przetwornik piezoelektryczny.Przetwornik składa się z centralnego piezoelektrycznego elementu ceramicznego, przedniej i tylnej metalowej osłony, wstępnie naprężonej śruby, arkusza elektrody i rurki izolacyjnej.Przetworniki ultradźwiękowe są stosowane w prawie wszystkich urządzeniach ultradźwiękowych.Sprzęt ultradźwiękowy Qianrong jest źródłem ultradźwiękowych przetworników ze stopu tytanu i podstawowych komponentów.
Dane techniczne:
| Model | QR-2540-4BD |
| Częstotliwość | 40kHz |
| Moc wyjściowa | 300 watów |
| Śruba łącząca | M8 |
| Średnica tarczy ceramicznej | 25mm |
| Ilość dysków ceramicznych | 4 szt. |
| Pojemność | 4,5-6,5nf |
| Amplituda | 4 um |
| Podanie | Zgrzewarka do tworzyw sztucznych |
Parametry:
| Typ kolumnowyNTK RODZAJ | ||||||||
|
Przedmiot nr.
|
Podłącz śrubę
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.) |
Częstotliwość (kHz)
|
Pojemność |
moc (W)
|
||
| Żółty | Szary | Czarny | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Typ kolumnowyNTK RODZAJ | ||||||||
|
Przedmiot nr.
|
Podłącz śrubę
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.) |
Częstotliwość (kHz)
|
Pojemność |
moc (W)
|
||
| Żółty | Szary | Czarny | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Uwaga:
Dopasowanie przetwornika do skrzynki elektrycznej i formy jest podstawą niezawodności systemu i maksymalnej mocy przetwornika.Po ukończeniu przetwornika nie będzie części regulowanych.Dostosuj skrzynkę elektryczną i formę do stanu pracy przetwornika.
Zaleca się dostosowanie dopasowania w następujących krokach:
Najpierw wyreguluj częstotliwość drgań skrzynki elektrycznej, aby dopasować ją do dynamicznego zakresu przetwornika.
Krok 2: Wyreguluj obwód dopasowujący tak, aby prąd bez obciążenia przetwornika był mniejszy niż 0,5A.Odchylenie napięcia strojenia powinno być zawsze mniejsze niż 0,2A i sprawdzić przetwornik pod kątem normalnych wibracji i nagrzewania.
Trzeci krok: połącz formę z obciążeniem i wyreguluj skrzynkę elektryczną, aby moc wyjściowa systemu spełniała wymagania użytkowania.
Krok 4: Test pełnej mocy przez określony czas, sprawdź, czy zmiany stanu przetwornika i skrzynki elektrycznej powinny mieścić się w normalnym zakresie.
Aktywny czujnik piezoelektryczny przetwornik ultradźwiękowy 40 Khz do spawania lub cięcia
