skupić się na aplikacji ultradźwiękowej, w dobrej wierze, aby zdobyć klientów
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | QRsonic |
| Orzecznictwo: | CE |
| Numer modelu: | QR-3028-2BZ |
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotation |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| nazwy produktów: | Ultradźwiękowy przetwornik spawalniczy | częstotliwość: | 28 kHz |
|---|---|---|---|
| Moc wyjściowa: | 400 watów | Śruba łącząca: | 3/8-24UNF |
| Średnica tarczy ceramicznej: | 30mm | Ilość dysków ceramicznych: | 2 szt. |
| Pojemność: | 2,8-3,8nf | Amplituda: | 8um |
| Podkreślić: | Przetwornik ultradźwiękowy zgrzewarki z tworzywa sztucznego,2 szt. Piezoelektryczny ceramiczny przetwornik ultradźwiękowy,przetwornik ultradźwiękowy zgrzewarki punktowej |
||

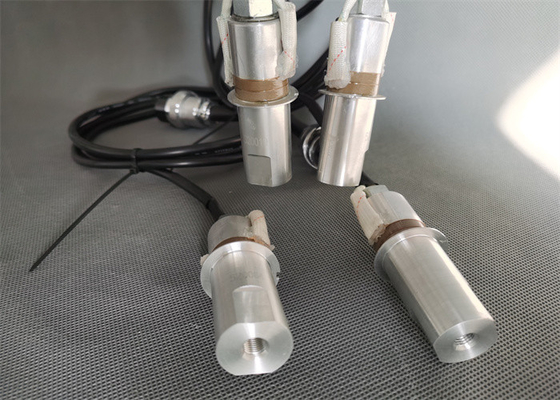

Ultradźwiękowy przetwornik spawalniczy 28 Khz do zgrzewarki punktowej z tworzywa sztucznego z 2-częściową ceramiką piezoelektryczną
Opis:
Zgrzewanie ultradźwiękowe 28 Khzducer używa wysokiej qu, ceramika piezoelektryczna o wysokiej konsystencji, profesjonalna konstrukcja konstrukcji, stabilna praca, wysoka stabilność, wysoka konsystencja, test wysokiego obciążenia, niegorące, wysoka amplituda, niska impedancja, stabilna fala, charakterystyka fal stałych.
Ultradźwięki są szeroko stosowane w produkcji, takich jak spawanie, cięcie, cięcie wzdłużne i zgrzewanie tworzyw sztucznych różnych włóknin / tkanin z włókien chemicznych.Jednak ze względu na różnicę między zasadami ultradźwiękowymi i wysokiej częstotliwości zastosowanie mają również odpowiednie surowce i zastosowania.
Dane techniczne:
| Model | QR-3028-2BZ |
| Częstotliwość | 28 kHz |
| Moc wyjściowa | 400 watów |
| Śruba łącząca | 3/8-24UNF |
| Średnica tarczy ceramicznej | 30mm |
| Ilość dysków ceramicznych | 2 szt. |
| Pojemność | 2,8-3,8nf |
| Amplituda | 8 um |
| Podanie | Zgrzewarka do tworzyw sztucznych |
Parametry:
| Typ kolumnowyNTK RODZAJ | ||||||||
|
Przedmiot nr.
|
Podłącz śrubę
|
Średnica ceramiki (mm)
|
Ilość ceramiki (szt.) |
Częstotliwość (kHz)
|
Pojemność |
moc (W)
|
||
| Żółty | Szary | Czarny | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Proces produkcji przetwornika ultradźwiękowego:
Przetwornik składa się z powłoki, dopasowanej warstwy, piezoelektrycznego przetwornika z ceramicznym dyskiem, podkładki, kabla wyprowadzającego i odbiornika matrycowego talerzy.Piezoelektryczny przetwornik ceramiczny wykonany jest z materiału piezoelektrycznego PZT-5 spolaryzowanego w kierunku grubości, a odbiornik matrycowy talerzy składa się z 8 do 16 przetworników talerzowych, dwóch metalowych pierścieni i gumowych uszczelek.
1. Wysuszyć za pomocą pistoletu na gorące powietrze
2. Najpierw przesuń elektrodę
3. Ceramika, elektrody, ceramika
4. Tylna pokrywa, śruby
5. Pozycjonowanie
6. Dopalacz
7. Klej
8. Włóż piekarnik
9. Przetestuj za pomocą maszyny testowej
10. Wypełnianie szwu
11. Przetestuj ponownie przed zapakowaniem
