Ultradźwiękowy przetwornik piezoelektryczny o wysokiej częstotliwości 40 kHz do urządzenia tnącego

MOQ:	1 szt
Cena £:	Negotation
standard packaging:	Pakowane w karton
Delivery period:	3 dni robocze
payment method:	T/T, Western Union
Supply Capacity:	2000 sztuk miesięcznie

Szczegółowe informacje

Product Description

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

QRsonic

Orzecznictwo

Numer modelu

QR-3040-4BZ

Nazwa produktów:

Przetwornik ultradźwiękowy

częstotliwość:

40 KHz

Moc wyjściowa:

500 watów

Wspólna śruba:

Średnica tarczy ceramicznej:

Ilość krążków ceramicznych:

4 szt

Pojemność:

5.1-7.5nf

Amplituda:

Podkreślić:

40 Khz ultradźwiękowy przetwornik piezoelektryczny

500 w ultradźwiękowy przetwornik piezoelektryczny

40 Khz ultradźwiękowy przetwornik piezoelektryczny

Product Description

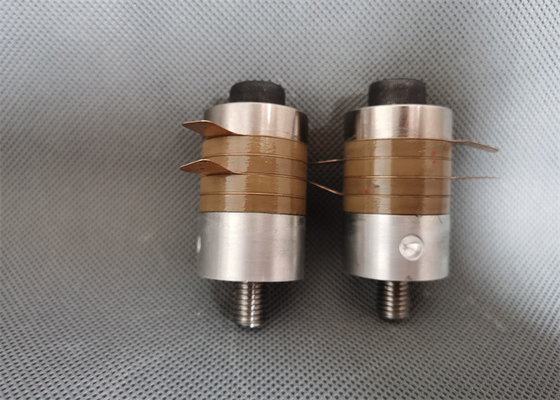

Ultradźwiękowy przetwornik piezoelektryczny o wysokiej częstotliwości 40 Khz do urządzenia tnącego

Opis:

Przetwornik ultradźwiękowy jest przetwornikiem energii, który przekształca wejściową moc elektryczną na moc mechaniczną.To serce zgrzewarki ultradźwiękowej.Może lepiej pełnić rolę zgrzewarki ultradźwiękowej, jeśli jest wyposażona w odpowiedni przetwornik ultradźwiękowy

Dane techniczne:

Model	QR-3040-4BZ
Częstotliwość	40khz
Moc wyjściowa	500 watów
Śruba łącząca	M10
Średnica tarczy ceramicznej	30mm
Ilość krążków ceramicznych	4 szt
Pojemność	5.1-7.5nf
Amplituda	4 um
Aplikacja	Maszyna ultradźwiękowa

Parametry:

Typ kolumnowyNTK TYP
Przedmiot nr.	Podłącz śrubę	średnica ceramiki (mm)	Ilość ceramiki (szt.)	Częstotliwość (khz)	Pojemność			moc (W)
Przedmiot nr.	Podłącz śrubę	średnica ceramiki (mm)	Ilość ceramiki (szt.)	Częstotliwość (khz)	Żółty	Szary	Czarny	moc (W)
7015-4BZ	M20 X 1,5	70	4	15	12500-14000		17000-19000	2600
6015-4BZ	M20 X 1,5	60	4	15	8000-10000	10000-12000	12500-13500	2200
6015-6BZ	M20 X 1,5	60	6	15	14000-16000		19500-21000	2600
5015-4BZ	M18 X 1,5	50	4	15	12000-13000	13000-14300	15000-17000	1500
4015-4BZ	M16X1	40	4	15	10000-11000	10500-11500		700
5520-4BZ	M18X1	55	4	20	10000-11000	10500-11500	14300-20000	2000
5020-6BZ	M18 X 1,5	50	6	20	18500-20000		22500-25000	2000
5020-4BZ	M18 X 1,5	50	4	20	11000-13000	13000-15000	15000-17000	1500
5020-2BZ	M18 X 1,5	50	2	20	6000-6500	6500-7000	8000-9000	800
5020-4CZ	M18 X 1,5	50	4	20	11000-12000	13000-14000	14500-16000	1500
5020-4Hz	M18 X 1,5	50	4	20			11000-12000	1500
5020-4BL	M18 X 1,5	50	4	20	11000-12500			1500
4020-4BZ	1/2-20UNF	40	4	20	9000-10000	9500-11000		900
4020-2BZ	1/2-20UNF	40	2	20		4800-5500		500
3820-4BZ	1/2-20UNF	38	4	20	6500-7500			800
Typ kolumnowyNTK TYP
Przedmiot nr.	Podłącz śrubę	średnica ceramiki (mm)	Ilość ceramiki (szt.)	Częstotliwość (khz)	Pojemność			moc (W)
Przedmiot nr.	Podłącz śrubę	średnica ceramiki (mm)	Ilość ceramiki (szt.)	Częstotliwość (khz)	Żółty	Szary	Czarny	moc (W)
5025-2BZ	M12 X 1	50	2	25	5000-5600		7000-8000	500
3828-2BZ	1/2-20UNF	38	2	28	3800-4300			500
3828-4BZ	1/2-20UNF	38	4	28	7600-8500		10500-12000	800
3028-2BZ	3/8-24UNF	30	2	28	2700-3100	3400-3800		400
3028-4BZ	M10*1	30	4	28		6000-7000		700
2528-4FZ	M8 X 1	25	4	28	3900-4300			400
2528-2FZ	M8 X 1	25	2	28	1950-2200	2200-2500		300
3030-4BZ	M10	30	4	30		6200-6900		700
3035-2FZ	3/8-24UNF	30	2	35	2700-3100			500
3035-4BZ	M10 X 1	30	4	35	5000-6200			800
2535-2FZ	M8 X 1	25	2	35	1900-2200			400
2540-2BZ	3/8-24UNF	25	2	40		2000-2300		500
3040-4BZ	M10	30	4	40	5500-6200			1000
3050-4BZ	M8	30	4	50	5500-6200			600
1560-2BZ	M6 X 0,75	15	2	60			700-800	100

Środki ostrożności podczas montażu części przetwornika ultradźwiękowego:

Główne części ultradźwiękowego systemu wibracyjnego, takie jak przetworniki, rogi, głowice narzędzi itp., są połączone centralną śrubą.

1. Sprawdź, czy powierzchnia styku jest gładka i wolna od zadrapań.Jeśli są jakieś rysy, użyj papieru metalograficznego o liczbie zero lub większej, aby delikatnie wypolerować.Konieczne jest wygładzenie defektu bez naruszenia płaskości powierzchni styku.

2. Wyczyść śruby, otwory na śruby i powierzchnie stykowe lotnym, niepowodującym korozji detergentem.

3. Dokładnie oczyść śruby, otwory na śruby i powierzchnie styku.

4. Wszystkie otwory na śruby łączące powinny być prostopadłe do powierzchni styku.

5. Przed dokręceniem nałóż cienką warstwę masła lub wazeliny na powierzchnię styku.Nie stosować na śruby łączące i otwory na śruby.

6. Ostrożnie dokręć obie części.Wyreguluj odpowiedni moment dokręcania zgodnie ze specyfikacjami śrub łączących.Jeśli to możliwe, dokręć go odpowiednio.

7. Jeśli ponownie poluzujesz powierzchnię stawu, nie powinieneś widzieć żadnych blizn.

8. Amplituda systemu wibracji jest równomiernie rozłożona ręcznie, bez dziwnego dźwięku, bez lokalnej silnej gorączki.

9. Po ponownym otwarciu powierzchni złącza po pewnym czasie pracy nie powinno być śladów utlenienia lub ablacji.W przeciwnym razie kontakt tutaj nie jest dobry, a energia ultradźwiękowa jest tutaj poważnie tracona.

Ultradźwiękowy przetwornik piezoelektryczny o wysokiej częstotliwości 40 Khz do urządzenia tnącego

Ultradźwiękowy przetwornik piezoelektryczny o wysokiej częstotliwości 40 kHz do urządzenia tnącego 0
